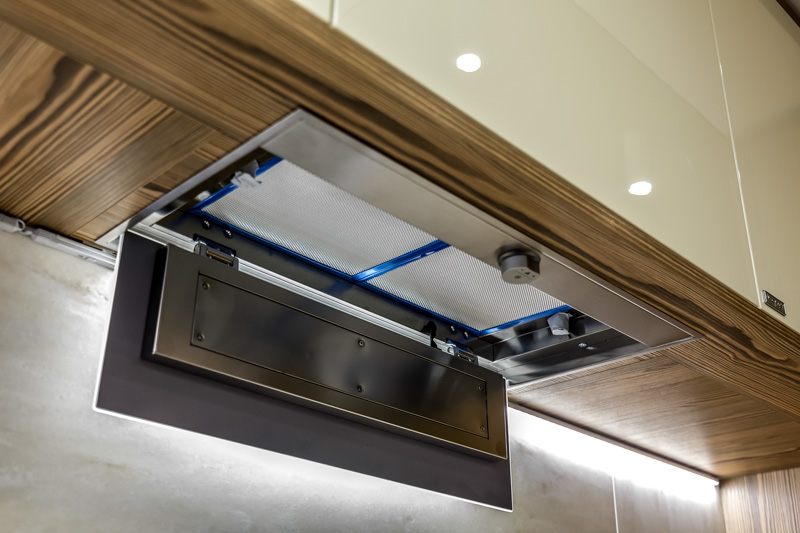

Встраиваемая вытяжка — это не только функциональный элемент кухни, но и важная часть дизайна, эффективно устраняющая запахи и пар во время готовки. Установка вытяжки в шкаф требует знаний и навыков для обеспечения ее работы и гармоничного сочетания с интерьером. В этой статье рассмотрим этапы монтажа встраиваемой вытяжки и поделимся советами, которые помогут избежать распространенных ошибок и упростить процесс установки.
Устройство вытяжной техники

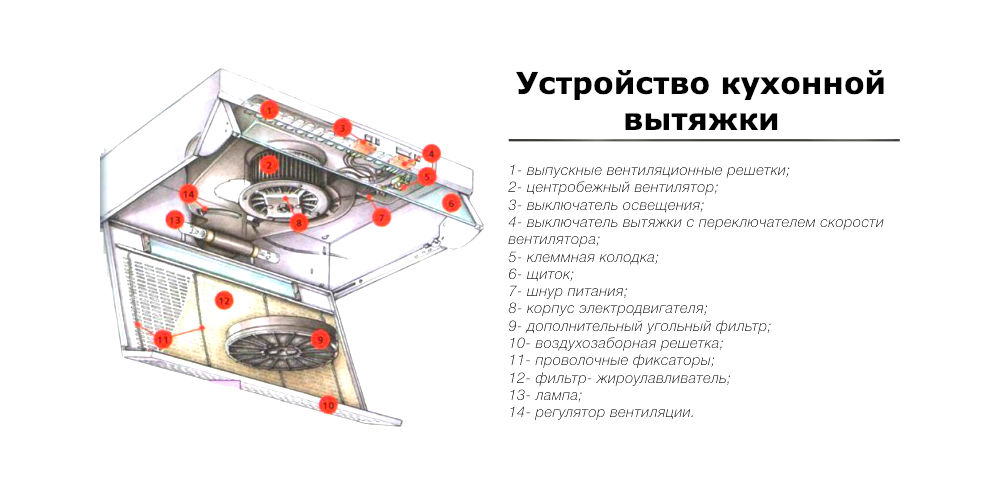

Перед тем как установить вытяжку в кухонный гарнитур, разумно будет ознакомиться с ее конструкцией. В основе устройства лежит центробежный вентилятор, который активируется через клеммную колодку и переключатель скоростей.
Двигатель, работающий от переменной бытовой сети, обеспечивает приток воздуха не менее 112 литров в минуту. Этот показатель может увеличиться при снятии фильтра-жироулавливателя, однако такая процедура не рекомендуется.
К другим компонентам вытяжной системы можно отнести:
- вентиляционные решетки для выпускного канала;
- выключатель освещения;
- щиток управления;
- шнур питания;
- внешний корпус электродвигателя;
- проволочные фиксаторы;
- лампу подсветки;
- регулятор активной и пассивной вентиляции.
Обратите внимание! Сборка воздуховода может осуществляться как внутри кухонного гарнитура, так и на его верхней поверхности. Использование пластиковой фурнитуры с угловыми соединениями под 90 градусов, а также вентиляционных каналов с соединительными коленами допустимо и не влияет на эффективность работы системы отвода.
Таким образом, большинство вопросов о том, как самостоятельно встроить вытяжку в шкаф, можно считать решенными. Остается лишь следовать определенным рекомендациям по размещению и сборке отводящей магистрали.
Полная сборка отводящего канала включает в себя следующие элементы:
- вентиляционный канал;
- соединители для плоских каналов;
- круглое соединительное колено;
- настенная пластина для круглых каналов;
- плоскокруглое соединительное колено;
- соединитель круглых каналов без клапана;
- держатель для плоских каналов.
При установке вытяжки в кухонный шкаф важно учитывать несколько ключевых аспектов. Эксперты рекомендуют начинать с выбора подходящей модели, которая соответствует размерам шкафа и мощности, необходимой для эффективного удаления запахов и пара. Правильное размещение вытяжки на уровне глаз обеспечивает удобство в использовании и максимальную эффективность. Также необходимо уделить внимание вентиляционным каналам: они должны быть свободными и правильно подключенными к вытяжке. Установка фильтров и регулярное их обслуживание — еще один важный момент, который поможет поддерживать чистоту воздуха и продлить срок службы устройства. Наконец, стоит обратить внимание на шумоизоляцию, чтобы работа вытяжки не мешала комфортному пребыванию на кухне.
https://youtube.com/watch?v=lUE5p31q1sM
Правила проведения монтажа
Первое правило заключается в правильном сопоставлении размеров кухонного гарнитура. Если шкаф для вытяжки подходит по размеру, имеет достаточный запас внутреннего пространства, а его нижняя поверхность изготовлена из материала толщиной не менее 10 мм, можно переходить к созданию отверстий.
Все механические пропилы не защищены от влаги, поэтому повторная герметизация должна быть выполнена до установки вытяжки. Для этого рекомендуется использовать бытовой или аквариумный герметик. Полное высыхание герметика занимает около 2 часов, а образованный слой также обладает дополнительными свойствами – поглощает вибрации и снижает уровень шума при работе вентилятора на средних и высоких скоростях.
Второе важное правило касается подключения питающего кабеля. Если в кухонном гарнитуре отсутствует розетка на 220В, удлинение кабеля или его соединение с другими электрическими проводами должно осуществляться исключительно с помощью зажимных клеммников.
Важно отметить, что медные клеммники на шине способны выдерживать ток в два раза превышающий допустимый. Это поможет избежать возникновения пожароопасной ситуации в помещении.
Поскольку питающая сеть работает на напряжении 220В, а устройство контактирует с паром, необходимо прокладывать отдельную линию заземления с сечением провода не менее 0,5 кв. мм. В противном случае, даже при отсутствии риска поражения электрическим током для оператора, накопленное статическое электричество может негативно повлиять на состояние компонентов вытяжки. В первую очередь, это может привести к коррозии сварных швов и точек на внешнем корпусе.
| Этап установки | Описание действия | Важные нюансы |
|---|---|---|
| 1. Выбор вытяжки | Определите тип вытяжки (встраиваемая, телескопическая, полновстраиваемая) и ее мощность, исходя из размеров кухни и интенсивности готовки. | Учитывайте размеры шкафа, в который будет встраиваться вытяжка. Мощность вытяжки должна быть достаточной для объема вашей кухни (обычно 10-12-кратный воздухообмен в час). |
| 2. Подготовка шкафа | Выполните необходимые вырезы в дне и/или боковых стенках шкафа для воздуховода и креплений вытяжки. | Используйте шаблон, идущий в комплекте с вытяжкой, для точной разметки. Убедитесь, что вырезы соответствуют размерам вытяжки и воздуховода. |
| 3. Монтаж воздуховода | Подсоедините воздуховод к вытяжке и выведите его в вентиляционную шахту или на улицу. | Используйте гофрированный или жесткий воздуховод соответствующего диаметра. Избегайте резких изгибов и сужений, чтобы не снижать эффективность вытяжки. Герметизируйте все соединения. |
| 4. Установка вытяжки | Закрепите вытяжку внутри шкафа с помощью крепежных элементов, идущих в комплекте. | Убедитесь, что вытяжка установлена ровно и надежно. Проверьте, что она не мешает закрыванию дверцы шкафа. |
| 5. Подключение к электросети | Подключите вытяжку к электросети, соблюдая правила электробезопасности. | Если у вас нет опыта работы с электричеством, лучше обратиться к квалифицированному электрику. Убедитесь, что розетка находится в доступном месте и соответствует требованиям вытяжки. |
| 6. Тестирование | Включите вытяжку на всех режимах, проверьте работу освещения и убедитесь в отсутствии посторонних шумов. | Проверьте, насколько эффективно вытяжка удаляет запахи и пар. При необходимости отрегулируйте положение вытяжки или воздуховода. |
| 7. Декоративная отделка | Установите декоративные элементы (если предусмотрены) и закройте дверцу шкафа. | Убедитесь, что все элементы плотно прилегают и не создают щелей. |
Интересные факты
Вот несколько интересных фактов о том, как правильно встроить вытяжку в шкаф:
-
Оптимальная высота установки: Для эффективной работы вытяжки важно установить ее на правильной высоте. Рекомендуется, чтобы нижний край вытяжки находился на уровне 65-75 см над плитой. Это обеспечивает максимальную эффективность в удалении паров и запахов, а также предотвращает перегрев вытяжки.
-
Правильная вентиляция: При встраивании вытяжки в шкаф необходимо обеспечить достаточную вентиляцию. Это можно сделать, оставив зазор между вытяжкой и стенками шкафа или установив специальные вентиляционные решетки. Это поможет избежать перегрева устройства и обеспечит его долговечность.
-
Эстетика и функциональность: Встраивание вытяжки в шкаф позволяет сохранить единый стиль кухни и скрыть технические элементы. Однако важно учитывать, что вытяжка должна быть доступна для обслуживания и очистки. Некоторые модели имеют выдвижные или складные конструкции, что позволяет сочетать эстетику и функциональность.
https://youtube.com/watch?v=o5GlLc_qZH8
Как делается врезка вытяжки в кухонный шкаф

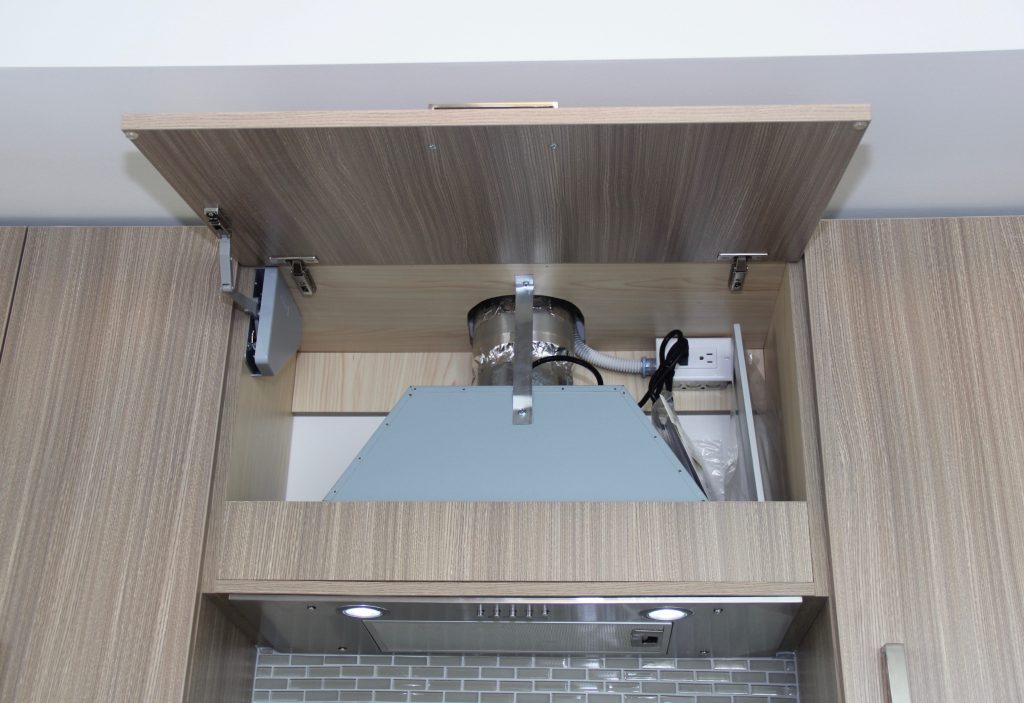

При решении вопроса о том, как интегрировать вытяжку в шкаф, необходимо модернизировать существующий подвесной шкаф. Все этапы установки выполняются по следующему алгоритму:
- Снятие шкафчика.
- Удаление задней стенки и дверцы.
- Разметка нижней части с помощью карандаша и линейки.
- Предварительное сверление угловых точек сверлом, диаметр которого позволит пропустить лобзик.
- Обработка образовавшихся краев герметиком.
Процесс крепления

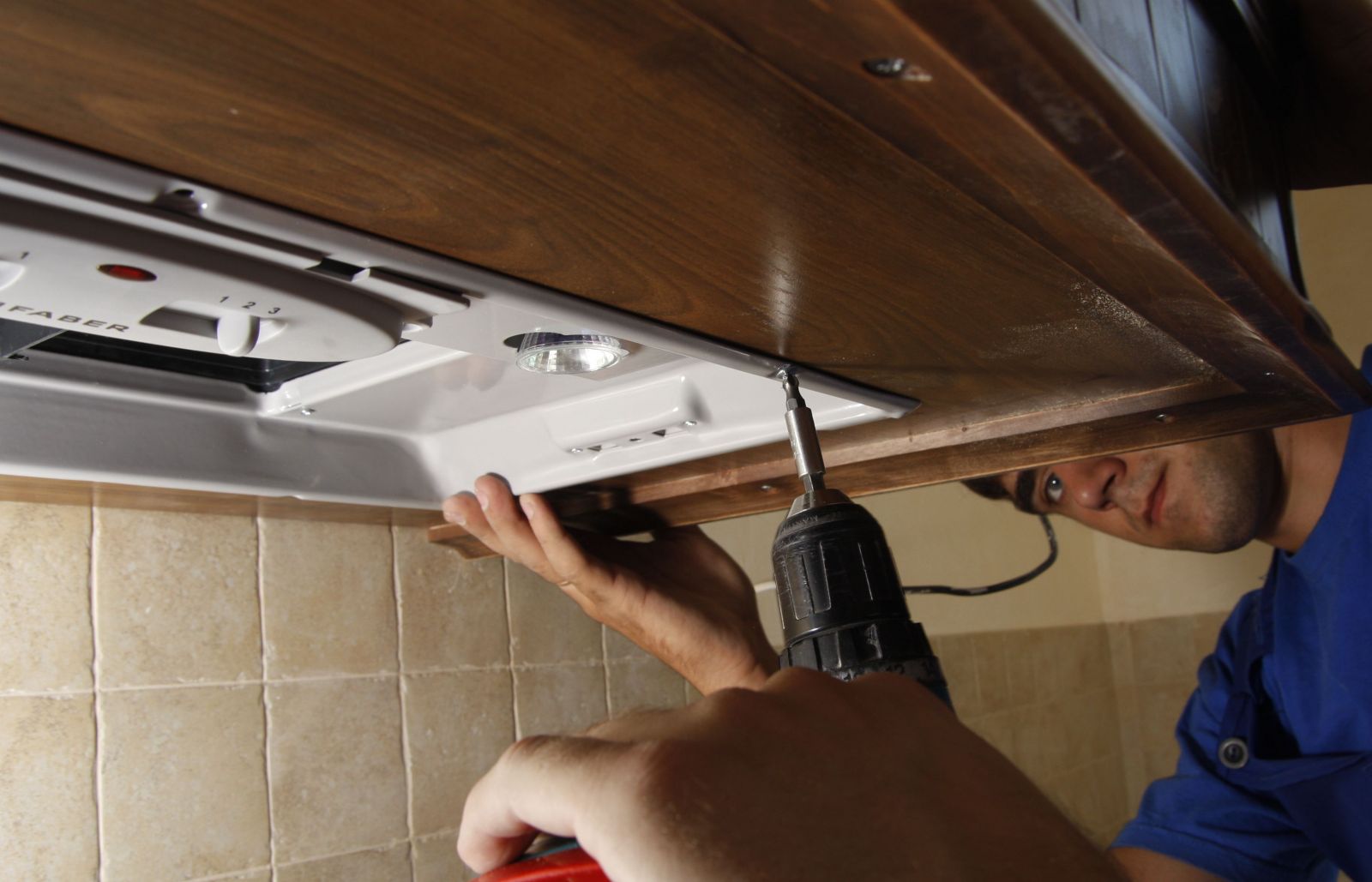

Установка встраиваемой вытяжки, будь то компактная или полноразмерная, осуществляется в шкафу с применением стандартного крепежа. Обычно это металлические пластины и угловые проставки, которые фиксируются к нижней полке шкафа по принципу «пирога». Процесс монтажа проходит быстро, если следовать инструкции, прилагаемой к изделию. В случае, если крепеж отсутствует, можно использовать одинарный пластиковый профиль.
Алгоритм действий выглядит следующим образом:
- профиль устанавливается на саморезы с интервалом не более 5 см;
- все точки крепления предварительно отмечаются шилом;
- крайний профиль фиксируется к стене, что обеспечивает надежную поддержку вытяжки;
- вытяжка прикрепляется к одинарному профилю с помощью болтов без шляпок в местах предусмотренных для крепления.
Как делается прорезка отверстий для воздуховода
Наиболее простым методом создания отверстия для системы воздуховода является использование коронки нужного диаметра на дрели. Если у вас нет такого инструмента, можно обвести контур устанавливаемого элемента канала карандашом и с помощью обычного сверла выполнить частое сверление по периметру. Удаление лишнего материала осуществляется с помощью молотка и зубила. Первый прямой канал следует установить с использованием уровня для достижения точности.
Установка всех элементов

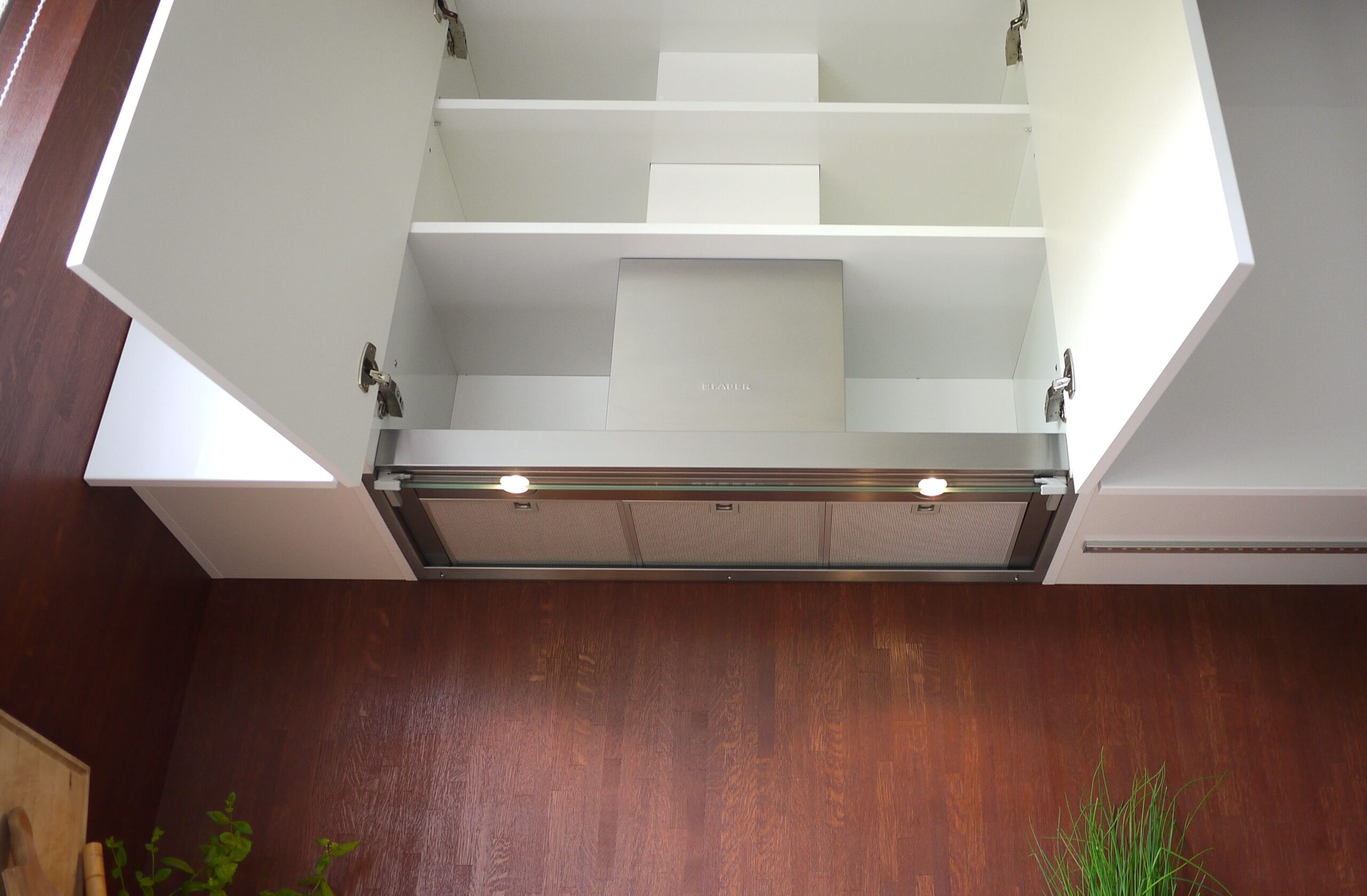

Установка встраиваемой вытяжки в подвесной шкаф на кухне своими руками не представляет собой сложной задачи, как уже было описано ранее. Теперь важно правильно собрать систему воздуховодов. Монтаж следует осуществлять по заводским пазам, обязательно используя уплотнительные силиконовые вставки. Это обеспечит герметичность, а также избавит кухню от неприятных звуков, таких как гул и свист, во время работы вытяжки. Кроме того, это позволит удобно крепить систему с большим шагом как на внутренних, так и на наружных стенках кухонного гарнитура.
Что делать, если мощности недостаточно
Логичным шагом будет замена устройства на более мощное. Если такая возможность отсутствует, можно рассмотреть вариант удаления существующих фильтров, особенно дублирующего угольного. Это может увеличить мощность до 5% от номинальных характеристик, однако значительно повысит уровень шума.
Увеличение мощности путем частичной замены элементов управления или электродвигателя следует осуществлять только по истечении официального гарантийного срока на изделие. Подобные работы выполняют специализированные мастерские по ремонту бытовой техники. Изменение конфигурации технической части не требует внесения изменений в систему воздухоотведения.
Видео: установка встраиваемой вытяжки на кухне
https://youtube.com/watch?v=1O14RejGyLY
Фото 50 вариантов дизайна встроенной вытяжки на кухне
Советы по выбору вытяжки для встраивания
Выбор вытяжки для встраивания в кухонный шкаф — это важный этап, который требует внимательного подхода. Правильный выбор поможет обеспечить эффективное удаление запахов и пара, а также гармонично вписать вытяжку в интерьер кухни. Рассмотрим основные аспекты, на которые стоит обратить внимание при выборе встроенной вытяжки.
1. Тип вытяжки
Существует несколько типов вытяжек, которые можно встроить в шкаф. Наиболее распространенные из них:
- Классические вытяжки: устанавливаются под шкафом и имеют открывающуюся конструкцию. Они обеспечивают хорошую производительность и подходят для большинства кухонь.
- Телескопические вытяжки: выдвигаются из шкафа при необходимости и могут быть скрыты, когда не используются. Это отличный вариант для небольших кухонь, где важно экономить пространство.
- Вытяжки с фильтрами: могут работать в режиме рециркуляции, очищая воздух с помощью угольных фильтров. Это удобно, если нет возможности вывести воздух на улицу.
2. Размер вытяжки
Размер вытяжки должен соответствовать размеру вашей плиты. Рекомендуется выбирать вытяжку, ширина которой равна или превышает ширину варочной поверхности. Это обеспечит максимальную эффективность в удалении пара и запахов. Также стоит учитывать высоту установки вытяжки: она должна находиться на уровне 65-75 см над плитой для газовых плит и 55-65 см для электрических.
3. Мощность и производительность
Производительность вытяжки измеряется в кубометрах в час (м³/ч). Для расчета необходимой мощности можно использовать формулу: умножьте площадь кухни на высоту потолков и на коэффициент 10 (для обеспечения 10-кратного воздухообмена в час). Например, для кухни площадью 10 м² с высотой потолков 2,5 м потребуется вытяжка с производительностью около 250 м³/ч.
4. Уровень шума
Уровень шума вытяжки также имеет значение, особенно если кухня совмещена с гостиной. Обратите внимание на уровень шума, измеряемый в децибелах (дБ). Оптимальный уровень шума для комфортного использования составляет 50-60 дБ. Некоторые производители предлагают модели с низким уровнем шума, что может стать важным критерием при выборе.
5. Дизайн и материалы
Внешний вид вытяжки должен гармонировать с общим стилем кухни. Встраиваемые вытяжки часто имеют скрытые панели, которые могут быть выполнены из различных материалов, таких как нержавеющая сталь, стекло или пластик. Выбирайте материалы, которые легко чистятся и устойчивы к воздействию высоких температур и влаги.
6. Дополнительные функции
Современные вытяжки могут быть оснащены различными дополнительными функциями, такими как:
- Освещение: встроенные светильники помогут освещать рабочую поверхность.
- Датчики: автоматическое включение и выключение вытяжки в зависимости от уровня загрязненности воздуха.
- Управление: сенсорные панели, пульты дистанционного управления или управление через приложение на смартфоне.
Выбор вытяжки для встраивания в шкаф — это важный шаг, который требует учета множества факторов. Правильный подход к выбору поможет создать комфортные условия на кухне и обеспечить эффективное удаление запахов и пара.
Вопрос-ответ
Как выбрать подходящую вытяжку для встроенного шкафа?
При выборе вытяжки для встроенного шкафа важно учитывать размер и мощность устройства, а также его тип (вытяжка с отводом воздуха или рециркуляционная). Убедитесь, что вытяжка соответствует размерам вашей плиты и имеет достаточную мощность для эффективного удаления запахов и пара. Также обратите внимание на уровень шума, чтобы обеспечить комфортное использование.
Какие материалы лучше использовать для установки вытяжки в шкаф?
Для установки вытяжки в шкаф рекомендуется использовать огнеупорные и влагостойкие материалы, такие как нержавеющая сталь или специальные пластиковые панели. Это поможет предотвратить повреждение шкафа от высоких температур и конденсата. Также важно обеспечить хорошую вентиляцию внутри шкафа, чтобы избежать накопления влаги.
Как правильно подключить вытяжку к электросети?
Подключение вытяжки к электросети должно выполняться в соответствии с инструкцией производителя. Обычно это включает в себя подключение к отдельной электрической розетке с заземлением. Если вы не уверены в своих силах, лучше обратиться к квалифицированному электрику, чтобы избежать короткого замыкания или других проблем с электричеством.
Советы
СОВЕТ №1
Перед установкой вытяжки тщательно изучите ее размеры и характеристики. Убедитесь, что она подходит для вашего шкафа по высоте и ширине, а также учитывайте мощность вытяжки в зависимости от площади кухни.
СОВЕТ №2
При монтаже вытяжки в шкафе оставьте достаточное пространство для вентиляции. Это поможет избежать перегрева устройства и обеспечит его эффективную работу. Рекомендуется оставить зазор не менее 10 см между вытяжкой и стенками шкафа.
СОВЕТ №3
Обратите внимание на способ подключения вытяжки. Если вы планируете использовать вентиляцию, убедитесь, что у вас есть доступ к воздуховоду. В случае рециркуляции проверьте наличие угольных фильтров и их правильную установку.
СОВЕТ №4
Не забывайте о эстетике. Выбирайте вытяжку, которая гармонично впишется в дизайн вашего шкафа и кухни в целом. Также рассмотрите возможность установки подсветки, чтобы улучшить видимость рабочей зоны.
