Расчет ящиков на шариковых направляющих для мебели

В статье рассмотрим ключевые аспекты расчета выдвижных ящиков на шариковых направляющих, важного элемента функциональной мебели. Правильный расчет размеров направляющих и ящика обеспечивает надежность конструкции и предотвращает ошибки при установке. Узнаете, как определить необходимые параметры для бесперебойной работы ящика, а также получите советы по монтажу.

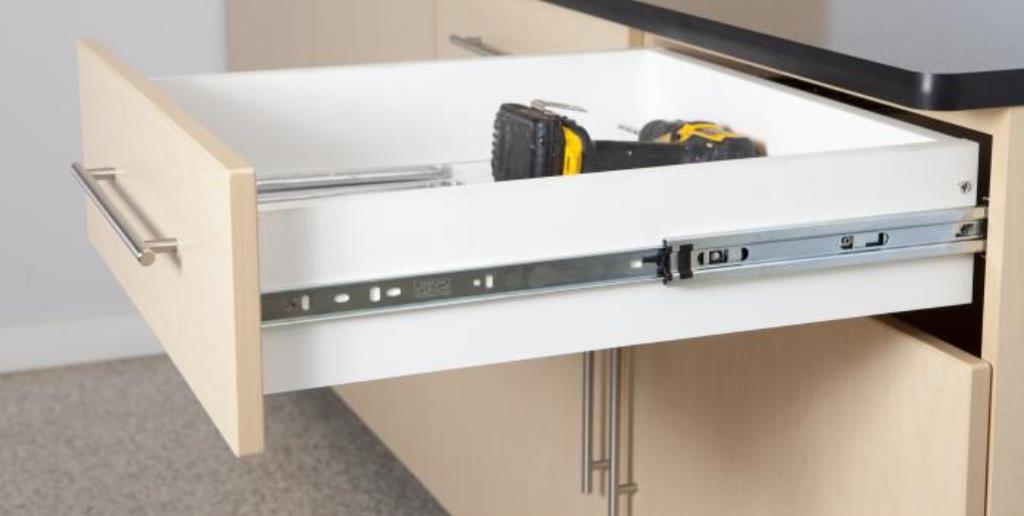

Что такое шариковые направляющие для ящиков

Перед тем как произвести расчет ящика для шариковых направляющих, необходимо разобраться в особенностях их конструкции, а также ознакомиться с типоразмерами и разновидностями. Основная задача этих направляющих – обеспечить правильное движение и гарантировать плавную, бесшумную работу механизма. Ранее мебельные ящики при открывании перемещались по деревянным канавкам, что было довольно шумным и требовало определенных усилий.

С появлением выдвижных механизмов ситуация изменилась кардинально. Они бывают двух типов – с роликами и с шариковыми подшипниками. Главное преимущество шарикового механизма заключается в его бесшумной и плавной работе, а также в возможности полного выдвижения ящика. В отличие от роликовых, они требуют немного больше усилий при использовании. Крепятся такие направляющие к боковым стенкам короба.

Размеры направляющих для ящиков имеют следующие параметры:

• усиленные конструкции имеют высоту 45 мм, в то время как стандартная высота составляет 35 мм;
• толщина направляющих равна 13 мм;
• длина шариковых направляющих всегда кратна 50 мм и обычно колеблется от 25 до 60 см для стандартных, а для усиленных – от 30 до 55 см.

Эксперты в области мебельного производства подчеркивают важность точного расчета ящиков на шариковых направляющих для обеспечения долговечности и функциональности мебели. Правильный выбор размеров и материалов направляющих влияет не только на плавность движения ящиков, но и на их грузоподъемность. Специалисты рекомендуют учитывать не только размеры ящиков, но и предполагаемую нагрузку, чтобы избежать преждевременного износа. Также важно обратить внимание на качество самих направляющих, так как это напрямую сказывается на сроке службы изделия. В заключение, эксперты акцентируют внимание на необходимости проведения тестирования и анализа перед массовым производством, что позволит избежать ошибок и повысить удовлетворенность клиентов.

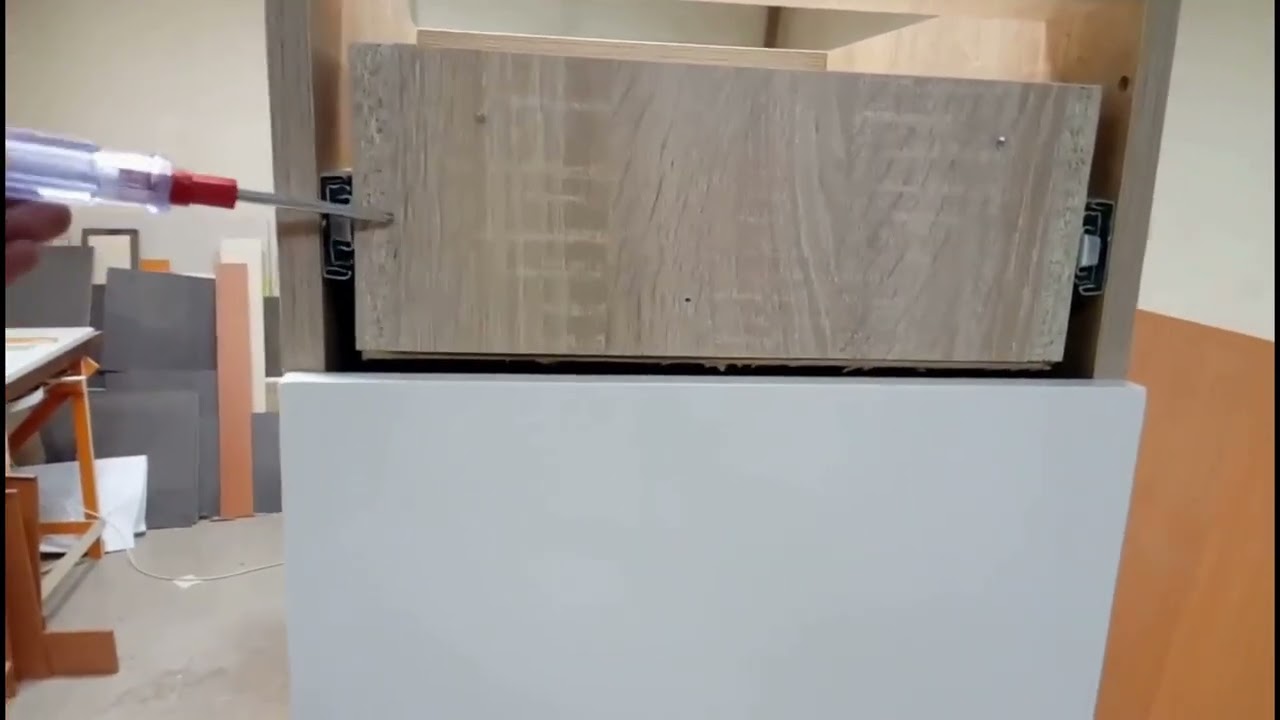

Расчет ящиков – ШариковыеРоликовые направляющие

Виды мебельных направляющих

Существует два основных типа конструкций выдвижных механизмов для ящиков мебели:

• Роликовые – это бюджетный вариант. В качестве подвижного элемента используются колесики, которые чаще всего устанавливаются в мебели эконом-класса. Главный недостаток таких механизмов заключается в ограниченном выдвижении: почти треть ящика остается внутри корпуса мебели. Однако они имеют привлекательную стоимость и достаточно высокую прочность.

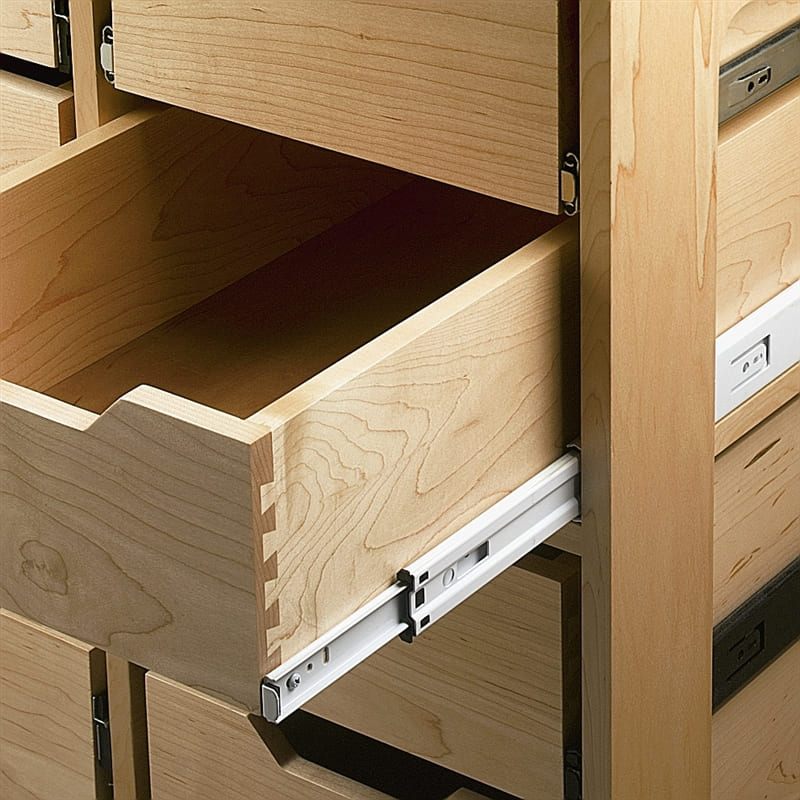

• Шариковые направляющие (телескопические) – обеспечивают полное выдвижение и плавный ход. Существуют модели с усиленной конструкцией и с доводчиками. В этих механизмах в качестве подвижного элемента используются шарики, которые обеспечивают бесшумное перемещение.

Кроме того, выдвижные механизмы обладают рядом других конструктивных особенностей.

Интересные факты

Вот несколько интересных фактов о расчете ящиков на шариковых направляющих:

1. Нагрузка и распределение веса: При расчете ящиков на шариковых направляющих важно учитывать не только общую нагрузку, но и распределение веса внутри ящика. Неправильное распределение может привести к преждевременному износу направляющих или даже их поломке. Например, если тяжелые предметы размещены только с одной стороны ящика, это может вызвать перекос и увеличить трение.

2. Материалы направляющих: Шариковые направляющие могут быть изготовлены из различных материалов, таких как сталь, алюминий или пластик. Каждый из этих материалов имеет свои характеристики прочности и износостойкости, что влияет на расчет допустимых нагрузок и срок службы направляющих. Например, стальные направляющие могут выдерживать большие нагрузки, но могут быть подвержены коррозии, если не защищены должным образом.

3. Точность и зазоры: При проектировании ящиков на шариковых направляющих необходимо учитывать зазоры между направляющими и самими ящиками. Слишком большие зазоры могут привести к люфту и нестабильности, в то время как слишком маленькие могут вызвать заедание. Оптимальные зазоры обеспечивают плавное движение и минимизируют износ, что особенно важно в условиях интенсивной эксплуатации.

Шариковые направляющие Монтаж

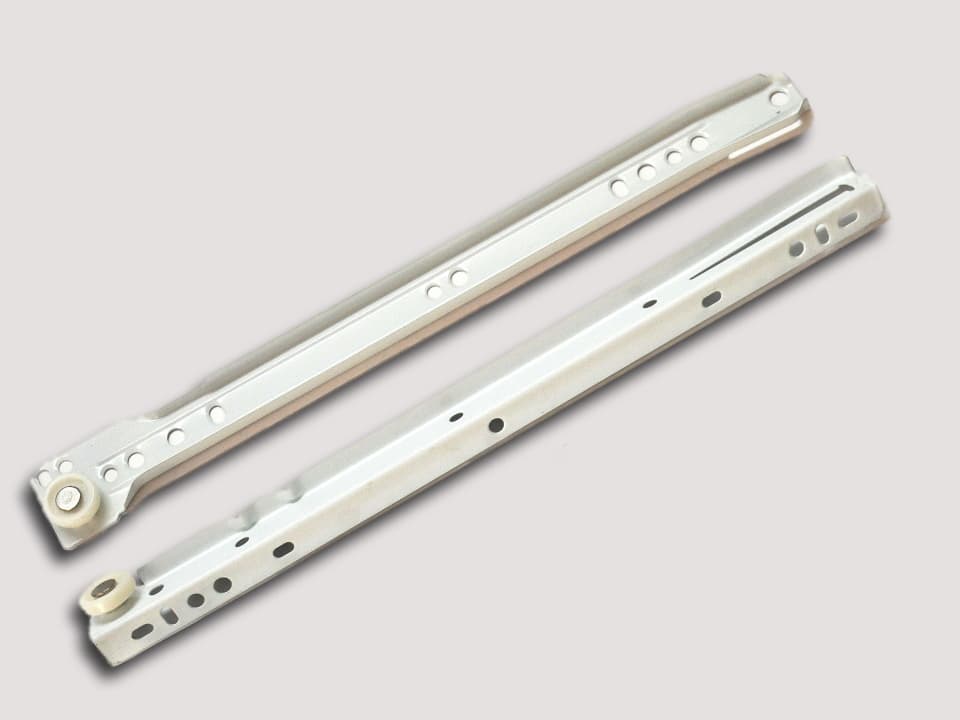

Роликовые

Подобные механизмы появились на рынке около пятнадцати лет назад и быстро завоевали популярность как среди производителей мебели, так и среди её потребителей. В настоящее время трудно представить шкафы без направляющих для ящиков.

Ключевыми преимуществами такой фурнитуры являются:

• отсутствие необходимости в смазке;
• легкость установки;
• плавный и бесшумный ход.

Механизм выдвижения состоит из двух компонентов: один из них фиксируется к боковой стенке ящика, а второй устанавливается внутри корпуса мебели, куда помещается сам ящик. Ограничений по размерам мебели нет, в то время как роликовый механизм имеет длину от 26 до 60 см.

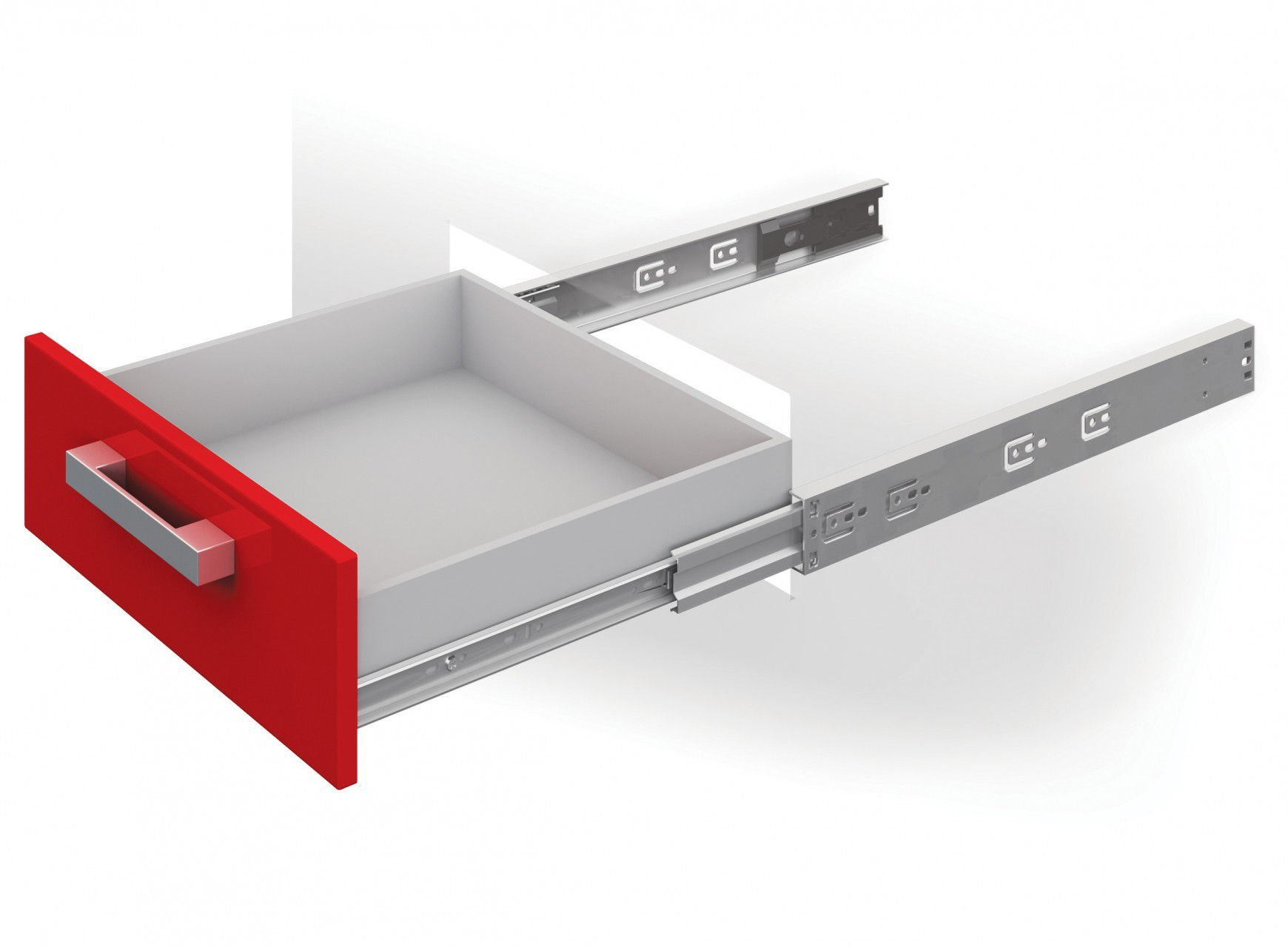

С доводчиком

Механизмы для выдвижения, оборудованные доводчиком и демпфером, пользуются большей популярностью по сравнению с другими системами. Они отличаются надежностью в использовании, долговечностью и способны выдерживать более значительные нагрузки.

Механизмы с демпферными устройствами обеспечивают бесшумное и плавное открытие и закрытие. Демпфер функционирует как амортизатор, эффективно справляясь с избыточными усилиями при закрывании.

Доводчик захватывает ящик в момент его закрытия, когда он почти достигает крайнего положения, и мягко возвращает его в исходное состояние.

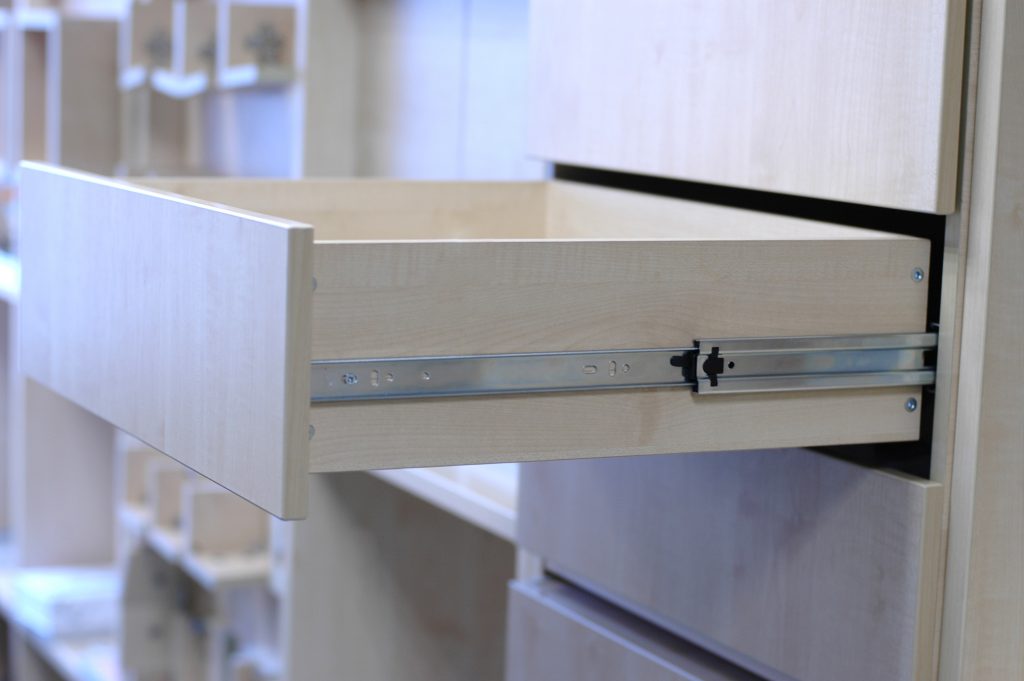

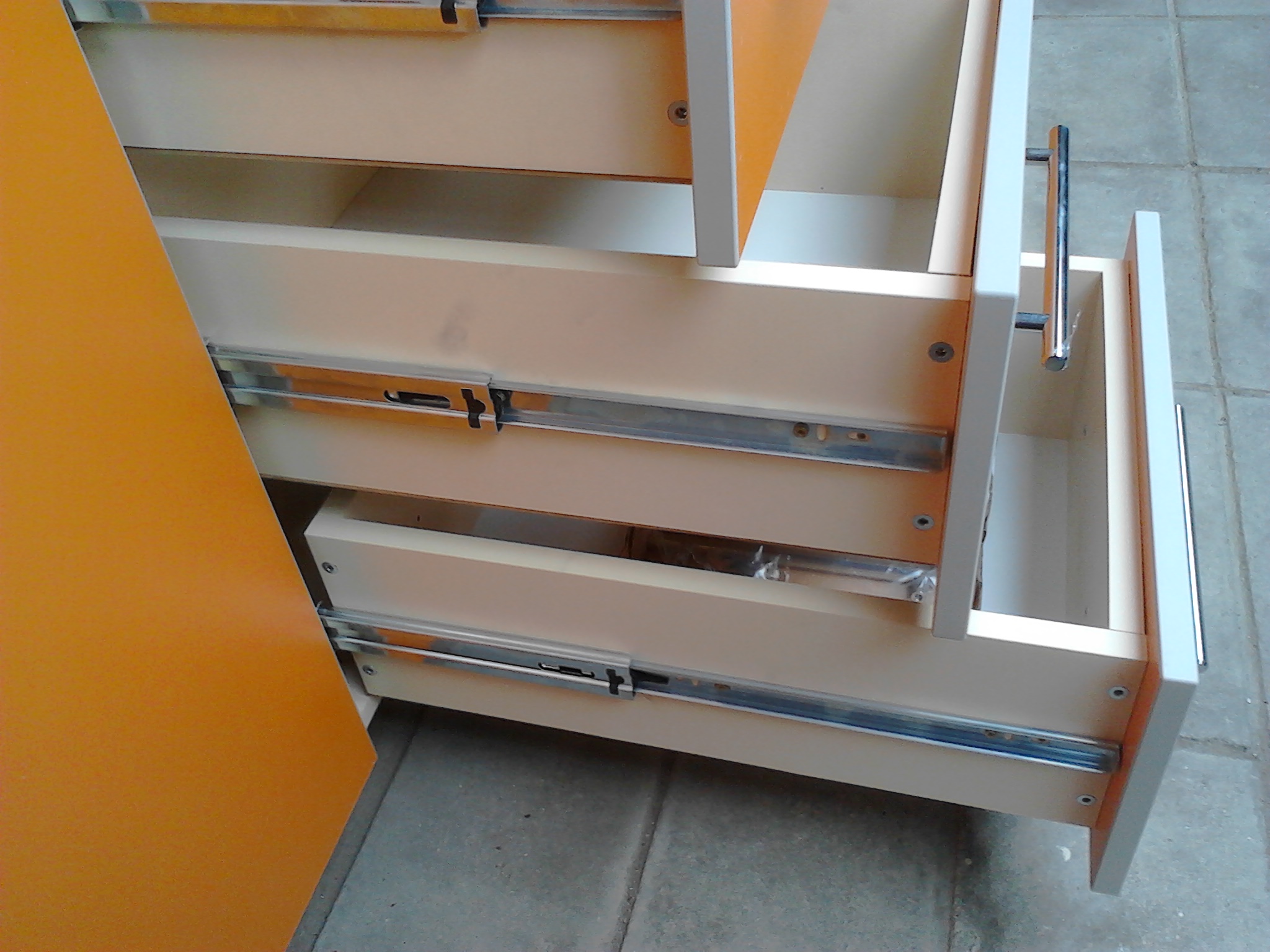

Шариковые

Направляющие на шариковых подшипниках и телескопические механизмы, используемые для открывания ящиков мебели, отличаются по своей форме и конструктивным особенностям. В зависимости от этих характеристик, можно выделить три основные категории шариковых направляющих:

1. Количество уровней – один или более.
2. Количество секций – одна или несколько.
3. Возможность разборки механизма – разборные и неразборные.

Неразборные направляющие, как правило, имеют более низкую цену, что связано с трудностями в производстве разборных конструкций. Стоимость увеличивается с ростом числа уровней и секций. Шарики в подшипниках рельсовых механизмов могут быть выполнены из стали или пластика; последние обеспечивают более тихую работу, однако обладают меньшей износостойкостью.

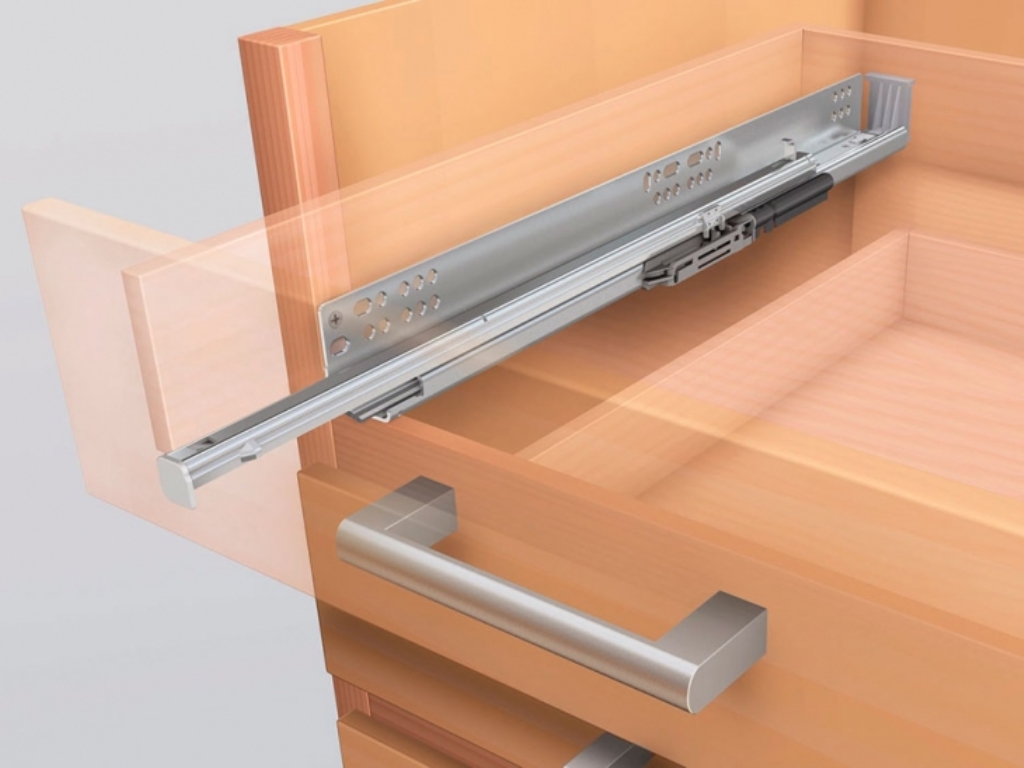

Скрытого монтажа

Рельсовые механизмы для выдвижных частей корпусной мебели с скрытой установкой становятся все более востребованными среди производителей мебели. Эти устройства могут быть дополнены доводчиками и системами с обратным действием. Основное преимущество заключается в скрытом монтаже, который осуществляется на дне ящика во время сборки. В процессе использования выдвижные рейки остаются незаметными, что создает эффект легкости и невесомости ящика. Фурнитура такой конструкции отличается высокой надежностью, обеспечивая плавное и бесшумное закрытие выдвижных элементов мебели.

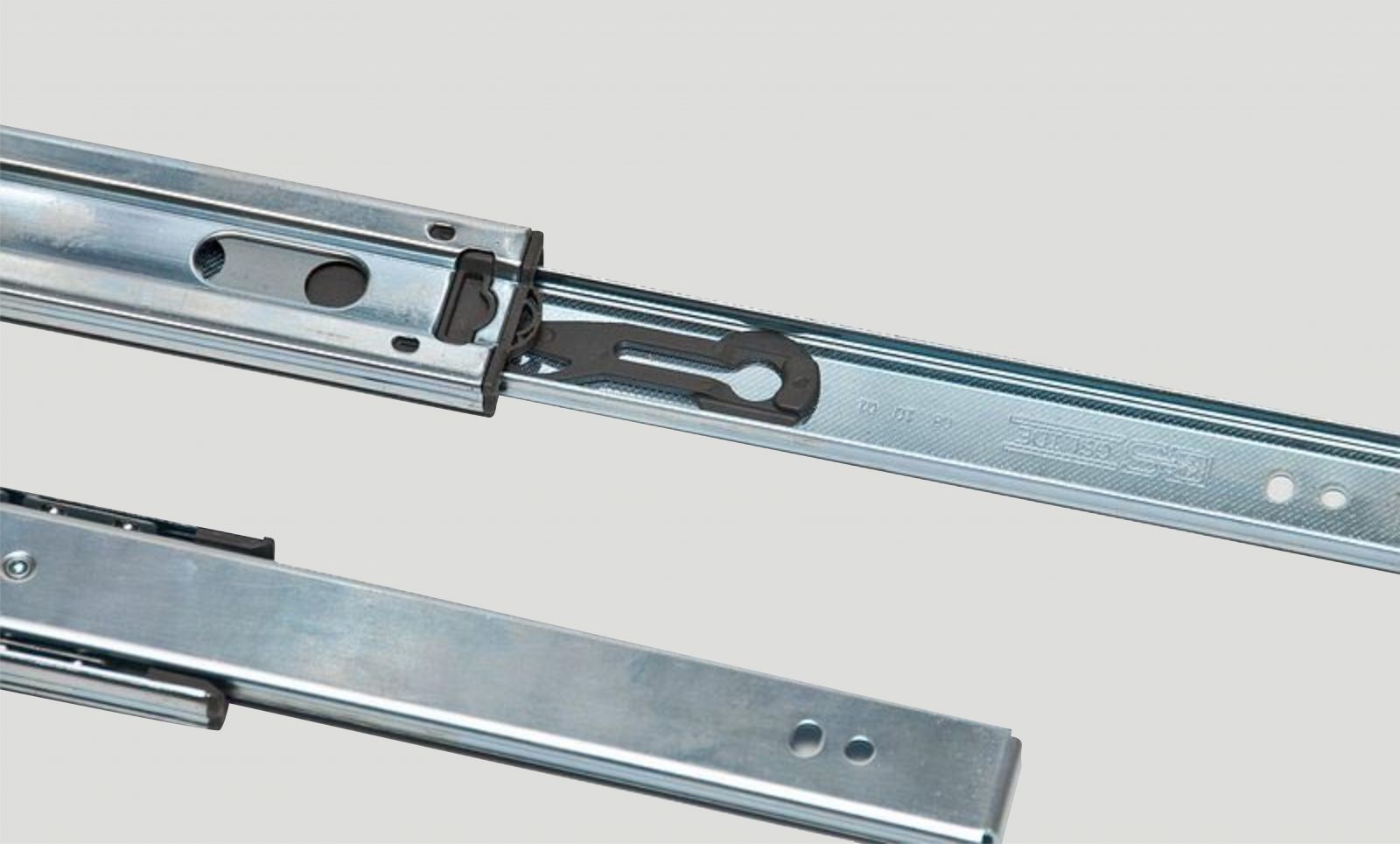

Обратного действия

Системы с обратным действием работают по принципу доводчика. Главная особенность такой фурнитуры заключается в том, что механизм активируется в направлении открывания. Чтобы открыть ящик, на котором установлены рейки с обратным действием, достаточно слегка нажать на его фронтальную часть. После того как вы услышите щелчок, следует ослабить давление, и ящик выдвинется самостоятельно. Использование обратной системы в выдвижных элементах мебели позволяет обойтись без установки ручек.

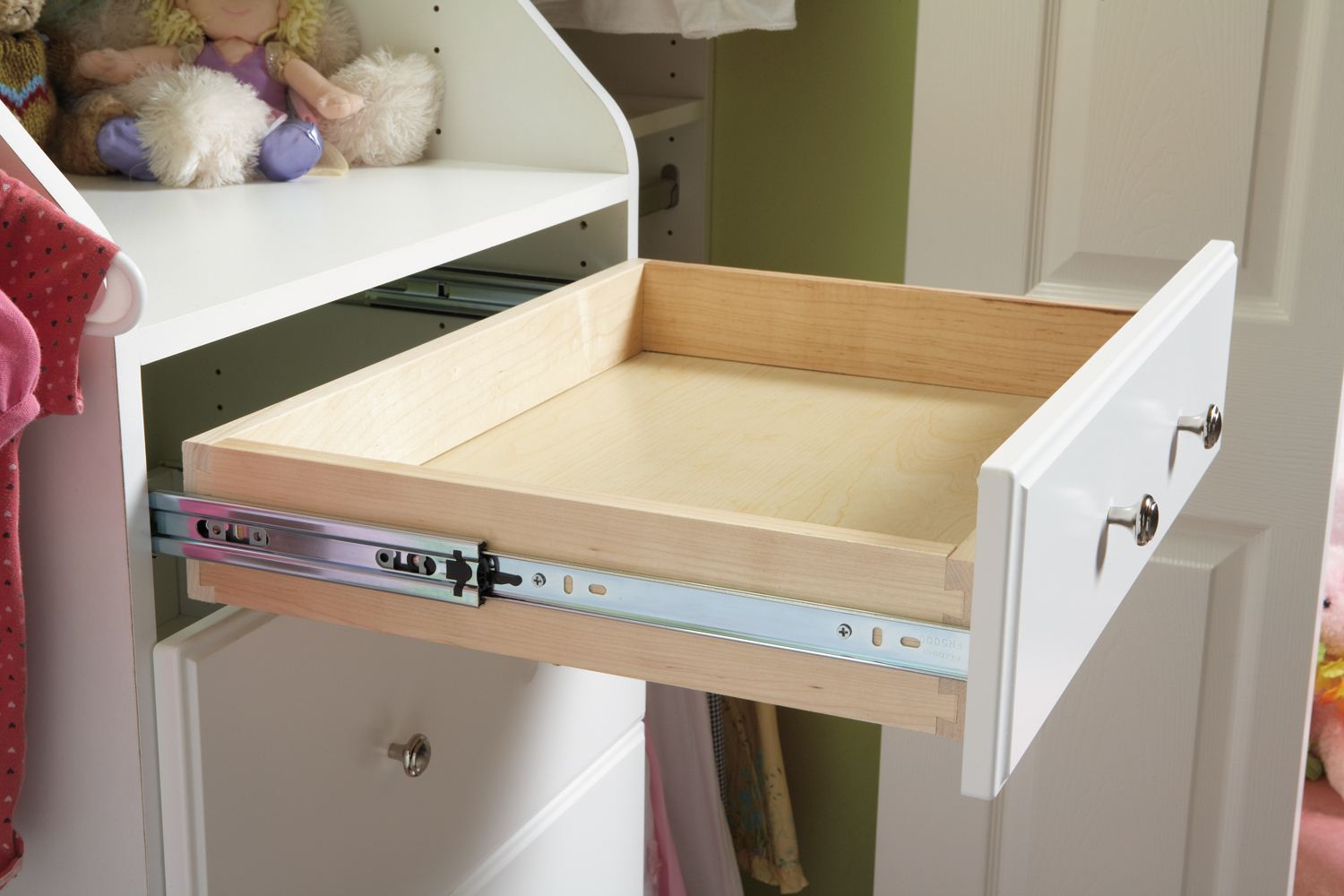

Системы полного открывания

При расчете ящиков на шариковых направляющих для мебели с глубокими нишами важно учитывать наличие систем полного выдвижения. Уникальная телескопическая конструкция таких направляющих позволяет полностью открывать ящик, что значительно упрощает доступ к его содержимому. Этот функционал достигается благодаря рекам, которые складываются друг в друга, и шариковым подшипникам. Такие системы широко применяются в производстве мебели.

Какой выдвижной механизм выбрать

Выбор выдвижных ящиков всегда начинается с определения подходящего механизма. В этом процессе важно учитывать три ключевых аспекта:

1. Доступная цена.
2. Максимальная нагрузка.
3. Дизайн – особенности конструкции и цветовое оформление.

Эти факторы следует анализировать в комплексе, чтобы найти наиболее оптимальное решение. Наиболее бюджетным вариантом являются роликовые направляющие стандартного типа. Однако низкая цена не всегда оправдана. Если планируется значительная нагрузка, чтобы избежать преждевременного износа направляющих, стоит рассмотреть шариковые механизмы или скрытые рельсовые системы.

Если конструкция мебели не предполагает использование ручек, лучше всего подойдут системы с обратным действием, хотя их не рекомендуется устанавливать в детских комнатах. Для мебели с глубокими нишами наиболее подходящими будут телескопические механизмы полного выдвижения. Если ваш бюджет не ограничен, рассмотрите возможность использования тандембоксов.

Направляющие для ящиков

С момента появления в мебельной индустрии устройств, которые обеспечивают легкое и плавное движение выдвижных элементов, конструкции этих механизмов постоянно совершенствуются, что улучшает их функциональные характеристики.

Наибольшей популярностью пользуются направляющие роликового типа. Их простота в конструкции и установке позволяет без труда снимать ящики, что удобно для поддержания чистоты и поиска потерянных предметов. Однако у них есть и недостатки: они могут быть шумными, сложно подобрать цвет, а также требуют регулярного обслуживания.

Существуют и более сложные механизмы с шариковыми подшипниками, которые отличаются более высокой стоимостью и сложностью установки. Они работают практически бесшумно, обеспечивают плавный ход и способны выдерживать значительные нагрузки. Эти механизмы могут иметь различные конструктивные особенности:

• встроенный доводчик и демпфер;
• скрытый монтаж;
• телескопическую конструкцию для полного открытия;
• обратное действие.

Тандембоксы представляют собой более сложные системы, которые совмещают в себе функции направляющей и боковой стенки ящика. Они обладают рядом преимуществ:

• высокая долговечность;
• отличная работоспособность;
• наличие демпфера и доводчика.

Однако стоит отметить, что их стоимость также довольно высока.

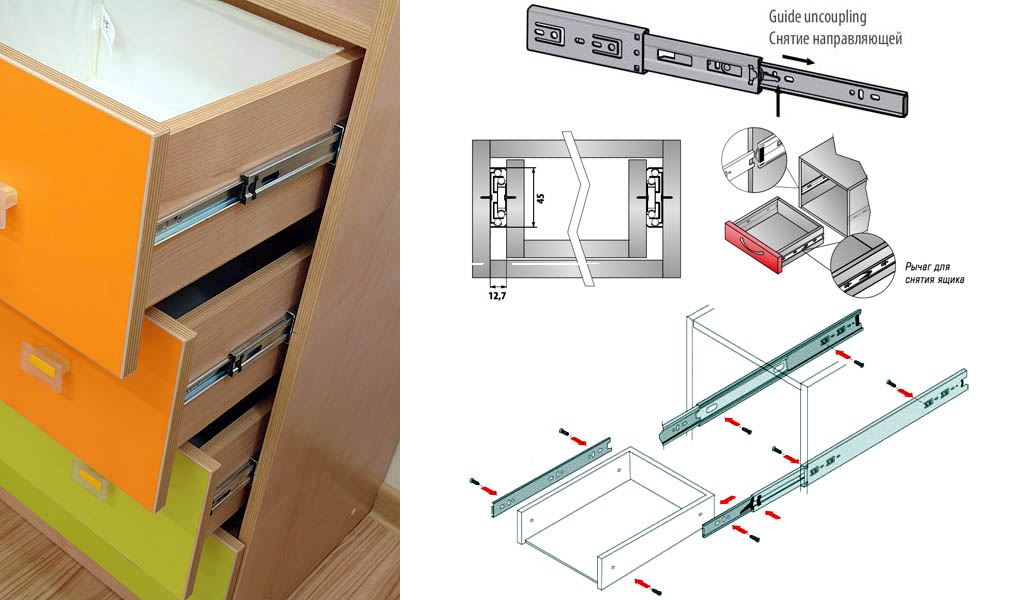

Монтаж направляющих

Характеристика крепления дна ящика зависит от типа направляющих, которые используются. Если вы устанавливаете роликовые механизмы, дно можно зафиксировать с помощью мебельных гвоздей. В случае установки шариковых направляющих, крепление осуществляется с помощью саморезов или дно выполняется в виде вкладного элемента.

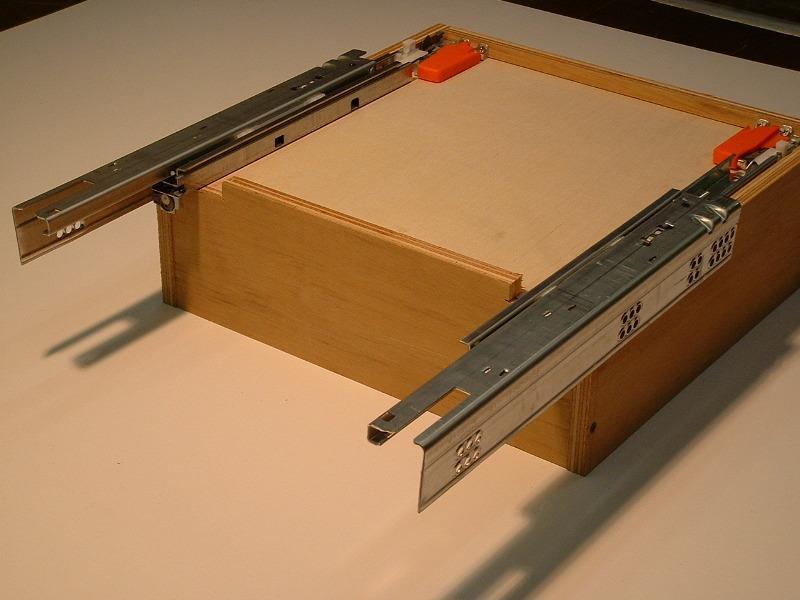

Давайте подробно рассмотрим этапы монтажа рельсовых механизмов для выдвижения ящика:

1. Отсоедините направляющую и расположите ее внутреннюю часть вдоль продольной оси наружной стороны боковой стенки ящика. Настройте положение вдоль этой оси, используя технологические отверстия на рейке.
2. Совместите передний край направляющей с краем боковой стенки со стороны фасада. Затем отрегулируйте поперечное положение планки и закрепите ее саморезами.
3. Таким же образом прикрепите наружную часть направляющей рейки к вертикальным поверхностям ниши. Предварительно отметьте продольные оси движения.
4. Прежде чем окончательно закрепить рейку на стене, убедитесь, что ящик будет полностью закрываться.

Не забывайте при разметке оставлять зазоры между фасадами не менее 2 мм.

Основные ошибки при установке

Не ошибается только тот, кто ничего не делает, однако ошибки можно и нужно минимизировать. Мы будем учиться на ошибках других. Сборка конструкции – это заключительный этап, для которого крайне важны навыки работы с инструментами и внимательность. Наиболее распространенные ошибки возникают на этапе расчетов и разметки. К ним относятся:

• игнорирование глубины вхождения направляющей в нишу;
• отсутствие зазора между фасадами ящиков или между фасадом и верхней частью конструкции;
• неверный расчет размеров короба;
• неточный замер расстояния от нижнего края фасада до дна ящика.

При монтаже важно установить левую и правую части направляющих на одной высоте, чтобы избежать перекоса. Рейки для скрытого монтажа требуют высокой точности подгонки.

При выборе подвижной фурнитуры стоит учитывать конструктивные особенности мебели и свои предпочтения. Если вы хотите, чтобы механизм служил долго, лучше избегать самых бюджетных вариантов. По соотношению цена-качество хорошим выбором будут шариковые и выдвижные механизмы.

Видео: установка шариковых направляющих

Шариковые направляющие.Монтаж.

Уход и обслуживание шариковых направляющих

Шариковые направляющие являются важным элементом в конструкции ящиков, обеспечивая плавное и бесшумное движение. Для того чтобы они служили долго и эффективно, необходимо соблюдать определенные правила ухода и обслуживания. В этом разделе мы рассмотрим основные аспекты, которые помогут поддерживать шариковые направляющие в идеальном состоянии.

Регулярная чистка: Одним из ключевых моментов в уходе за шариковыми направляющими является регулярная чистка. Пыль, грязь и другие загрязнения могут накапливаться в механизме, что приводит к ухудшению его работы. Рекомендуется использовать мягкую щетку или ткань для удаления видимых загрязнений. В случае сильного загрязнения можно использовать легкий раствор мыла и воды, но важно избегать агрессивных химических средств, которые могут повредить поверхность направляющих.

Смазка: Для обеспечения плавного хода ящиков необходимо периодически смазывать шариковые направляющие. Используйте специальные смазочные материалы, такие как силиконовые спреи или масла на основе тефлона. Наносите смазку равномерно по всей длине направляющих, избегая избыточного количества, чтобы не привлекать пыль и грязь. Оптимальная частота смазки зависит от интенсивности использования, но в среднем рекомендуется проводить эту процедуру каждые 6-12 месяцев.

Проверка на износ: Регулярно проверяйте шариковые направляющие на наличие признаков износа. Обратите внимание на любые щелчки, скрипы или затруднения при движении ящика. Если вы заметили, что направляющие работают не так, как должны, возможно, потребуется их замена. Также стоит проверить наличие повреждений или деформаций, которые могут повлиять на работу механизма.

Правильная установка: Установка шариковых направляющих также играет важную роль в их долговечности. Убедитесь, что направляющие установлены ровно и параллельно, чтобы избежать перекосов и износа. Следуйте инструкциям производителя при установке, чтобы гарантировать правильное функционирование.

Защита от влаги: Шариковые направляющие могут быть подвержены коррозии, если они подвергаются воздействию влаги. Поэтому важно избегать установки ящиков в местах с высокой влажностью, таких как ванные комнаты или кухни, если это возможно. Если же установка в таких условиях неизбежна, рассмотрите возможность использования направляющих из нержавеющей стали или с защитным покрытием.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы шариковых направляющих и обеспечить их надежную работу на протяжении многих лет. Уход и обслуживание этих компонентов не требуют значительных усилий, но могут существенно повлиять на комфорт и функциональность вашей мебели.

Вопрос-ответ

Как правильно измерить размеры ящика для расчета направляющих?

Для точного измерения размеров ящика необходимо учитывать внутренние и внешние размеры. Измерьте ширину, высоту и глубину ящика, а также учтите толщину стенок. Это поможет выбрать направляющие, которые идеально подойдут для вашего ящика.

Какие факторы влияют на выбор шариковых направляющих для ящиков?

При выборе шариковых направляющих важно учитывать нагрузку, которую они должны выдерживать, тип материала ящика, а также условия эксплуатации (влажность, температура). Также стоит обратить внимание на длину направляющих и их механизм открывания.

Как правильно установить шариковые направляющие в ящик?

Установка шариковых направляющих начинается с разметки мест крепления на боковых стенках ящика. Затем направляющие фиксируются с помощью саморезов или других крепежных элементов. Важно следить за тем, чтобы направляющие были установлены параллельно и на одном уровне для обеспечения плавного движения ящика.

Советы

СОВЕТ №1

Перед началом расчета ящиков на шариковых направляющих, обязательно определите максимальную нагрузку, которую будут испытывать направляющие. Это поможет выбрать правильный тип и размер направляющих, обеспечивая их долговечность и надежность.

СОВЕТ №2

При проектировании ящиков учитывайте не только размеры направляющих, но и их установочные параметры. Правильное размещение направляющих внутри ящика обеспечит плавное открытие и закрытие, а также предотвратит износ.

СОВЕТ №3

Используйте специальные программные инструменты или таблицы для расчета длины направляющих в зависимости от глубины ящика. Это поможет избежать ошибок и сэкономить время на подбор нужных компонентов.

СОВЕТ №4

Не забывайте о возможности регулировки направляющих. Выбор моделей с функцией регулировки позволит вам легко адаптировать ящики под различные условия эксплуатации и обеспечит их стабильную работу на протяжении долгого времени.
