Угловая струбцина для сборки мебели — назначение инструмента и описание, особенности использования

Угловая струбцина для сборки мебели — важный инструмент, упрощающий создание и монтаж мебельных конструкций. В статье рассмотрим назначение угловой струбцины, основные типы и особенности использования, а также советы по самостоятельному изготовлению. Понимание функционала и преимуществ угловой струбцины повысит качество сборки мебели и сэкономит время.

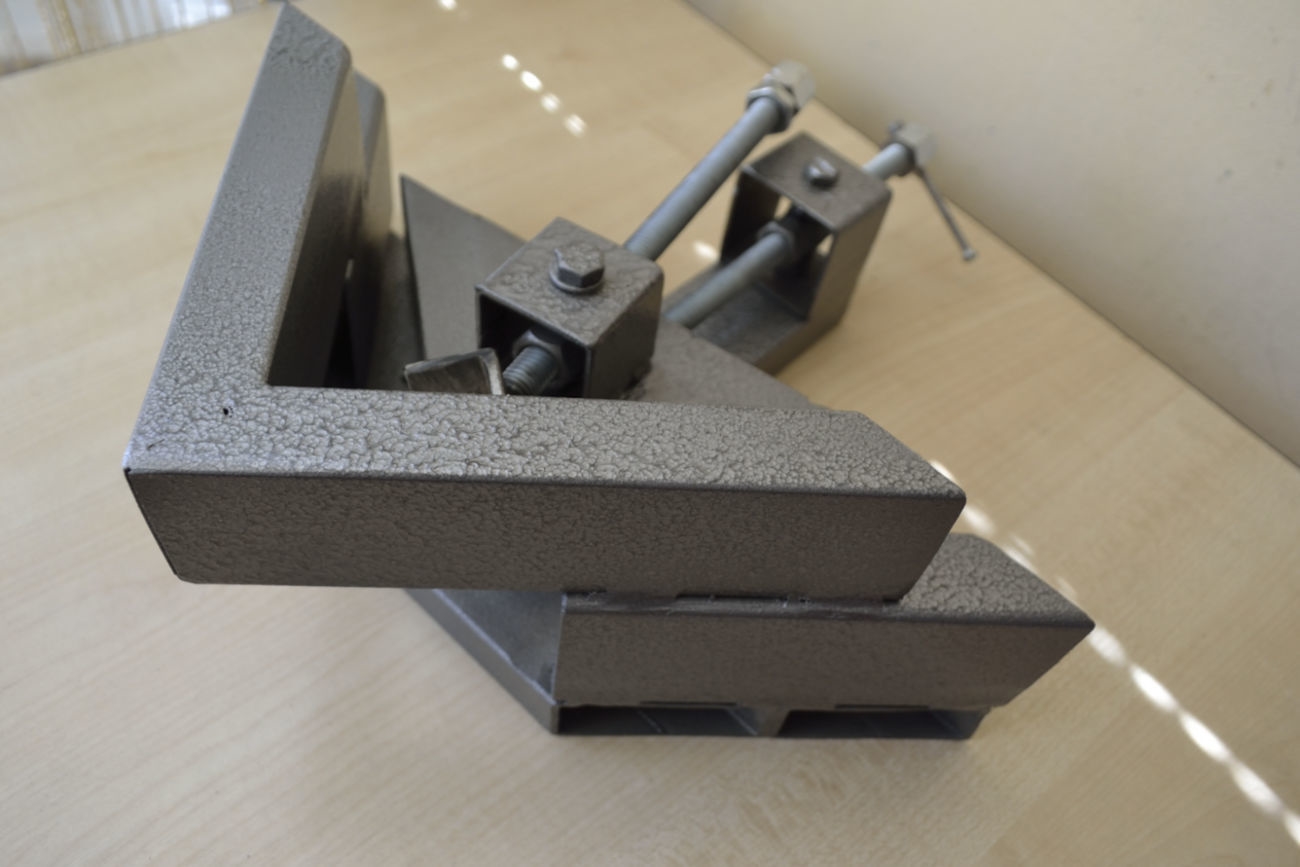

Угловая струбцина для сборки мебели: что это такое и как она устроена

Струбцина – это полезный инструмент, который широко используется при сборке мебельных конструкций. Этот зажим значительно облегчает процесс работы и помогает сократить время, необходимое для выполнения задач. Струбцины, предназначенные для мебельного производства, временно фиксируют элементы конструкции, пока они не будут окончательно закреплены. Существует несколько типов таких инструментов. Угловая струбцина, например, предназначена для соединения отдельных частей мебели под углом 90 градусов.

Она состоит из следующих элементов:

1. Зажим и два упора.
2. Подвижный блок.
3. Рычаг – механизм, который обеспечивает передачу значительного усилия.
4. Винт – фиксирует подвижную часть струбцины в нужном положении.
5. Бегунки – обеспечивают легкий зажим детали.

Понимая конструкцию и принцип работы этого инструмента, вы сможете без труда изготовить его самостоятельно.

Угловая струбцина является незаменимым инструментом при сборке мебели, и эксперты отмечают её важность для достижения качественного результата. Этот инструмент предназначен для фиксации деталей под прямым углом, что обеспечивает точность и стабильность соединений. При использовании угловой струбцины мастера могут легко и быстро собрать каркасы, столы и другие конструкции, избегая перекосов и неровностей.

Специалисты подчеркивают, что правильное применение струбцины значительно ускоряет процесс сборки и позволяет избежать ошибок, которые могут возникнуть при ручной фиксации. Кроме того, угловые струбцины бывают различных размеров и конструкций, что делает их универсальными для работы с различными материалами. В итоге, использование угловой струбцины не только повышает качество сборки, но и делает процесс более комфортным и эффективным.

https://youtube.com/watch?v=Cf4VP7FnmJs

Назначение мебельных зажимов

Струбцина — это многофункциональный инструмент, который служит для надежного удержания мебельных деталей в заданном положении. Некоторые модели зажимов способны изменять угол соединения элементов.

Эти устройства находят применение в следующих задачах:

• фиксация углов в 90 градусов;
• обрезка заготовок под заданным углом;
• сборка отдельных частей мебели, которые требуют точного углового расположения (например, шкафы и выдвижные ящики);
• установка крепежных элементов (зажим освобождает обе руки мастера для выполнения этой задачи);
• сборка мебели, рам и других конструкций из древесины и профильного металла.

В профессиональной сфере струбцины активно используют плотники, сварщики, слесари и столяры. Также эти инструменты востребованы среди домашних мастеров, которые предпочитают самостоятельно создавать металлические и деревянные изделия.

Интересные факты

Вот несколько интересных фактов об угловых струбцинах для сборки мебели:

1. Точная геометрия: Угловые струбцины позволяют добиться идеальной геометрии углов при сборке мебели. Они обеспечивают надежное зажатие деталей под углом 90 градусов, что особенно важно для создания прочных и аккуратных соединений. Это помогает избежать перекосов и деформаций, что критично для долговечности мебели.

2. Универсальность применения: Хотя угловые струбцины чаще всего ассоциируются с мебельным производством, они также широко используются в других областях, таких как строительство, ремонт и даже в художественных проектах. Их можно применять для склеивания, сверления и других операций, где требуется надежное удержание деталей.

3. Эволюция дизайна: Современные угловые струбцины имеют различные конструкции и механизмы зажима, включая модели с быстрозажимными механизмами и регулировкой давления. Это делает их более удобными в использовании и позволяет значительно сократить время на сборку, что особенно важно для профессиональных мебельщиков и мастеров.

https://youtube.com/watch?v=Nrocr6y012Q

Типы приспособлений

Существует несколько типов этих инструментов, которые обеспечивают надежную фиксацию заготовок.

Их можно условно классифицировать на три категории:

1. Стандартные – фиксируют заготовку на рабочем столе.

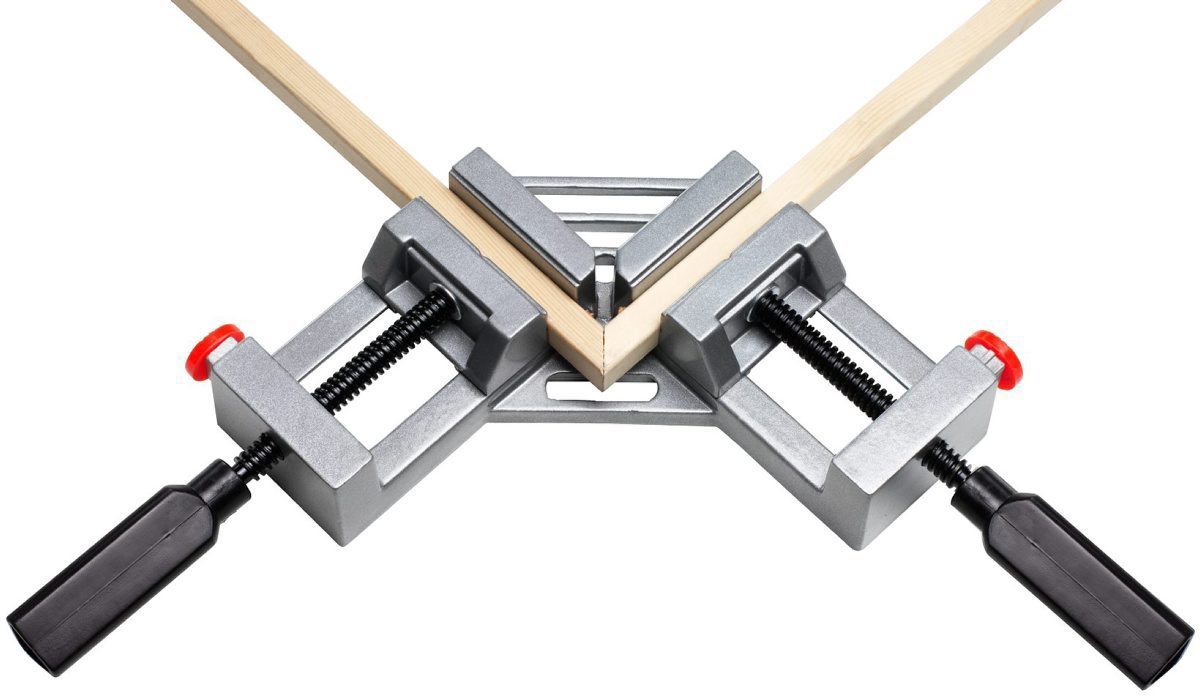

2. Угловые – позволяют удерживать две заготовки под заданным углом друг к другу.
3. Объемные – имеют сложную конструкцию, которая позволяет одновременно фиксировать три элемента.

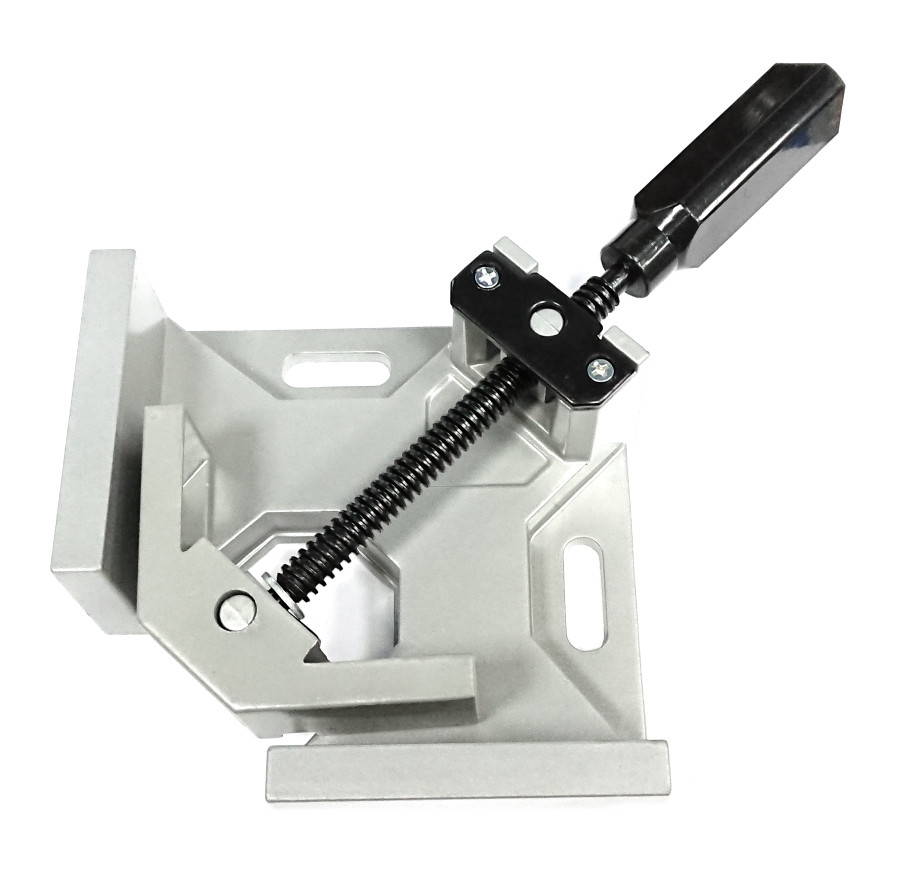

Стандартная струбцина имеет форму буквы С. Она оснащена специальным кронштейном и зажимом с резьбой. Эти инструменты могут быть выполнены из пластика, металла или дерева. Угловые струбцины являются наиболее популярным вариантом, так как с их помощью выполняется множество различных работ.

Материал изготовления зажимов

Струбцины, произведенные на заводе, изготавливаются из металлических материалов. В качестве основного сырья используется дюралюминий и различные его сплавы. Эти устройства создаются по установленным стандартам, что обеспечивает им одинаковые технические характеристики и размеры.

Продукция заводского производства имеет достаточно высокую цену. Если вам нужно выполнить сварочные работы или собрать мебель, одного зажима будет недостаточно. Приобретение нескольких струбцин может значительно сказаться на вашем бюджете, поэтому многие мастера предпочитают изготавливать их самостоятельно.

Материал для самодельных зажимов выбирается в зависимости от предстоящих задач. Струбцины, предназначенные для сборки мебели, чаще всего делают из древесины. Для сварочных работ подходят только металлические зажимы. Если требуется провести одноразовую операцию, можно использовать изделия из фанеры.

Для создания деревянных зажимов применяется древесина следующих пород:

• лиственница;
• граб;
• бук;
• береза.

Эти материалы обладают высокими прочностными характеристиками, хорошей упругостью и способностью восстанавливать свою форму. Древесина указанных пород значительно тверже, чем материалы, из которых изготавливаются многие мебельные конструкции. Чтобы избежать повреждений заготовок, рекомендуется использовать защитные накладки. Они могут быть деревянными, кожаными или войлочными. Также допустимо применение резины светлых оттенков, чтобы на поверхности не оставались цветные следы.

Металлические зажимы в виде рамок изготавливаются из профильных труб или стальных уголков. Перед использованием металлические детали следует тщательно зачистить, чтобы избежать появления царапин на заготовках во время сборки. Затем изделие покрывается краской, что защищает металл от коррозии и предотвращает появление ржавых следов на соприкасающихся поверхностях. После этого на раме фиксируются деревянные планки.

Как правильно использовать

Угловая струбцина значительно облегчает соединение двух заготовок. Это устройство одновременно удерживает их в нужном положении и надежно фиксирует.

Использовать зажим довольно просто, если следовать основным рекомендациям:

1. Не допускайте отклонений, угол инструмента должен оставаться строго прямым.
2. Убедитесь, что рабочая часть тисков плотно прилегает к поверхности.
3. Для зажатия заготовок поворачивайте рукоять пятки, которая их фиксирует. Обратный поворот освободит детали.
4. После фиксации заготовок вы сможете без труда сверлить и устанавливать крепеж.
5. Для выполнения некоторых операций, таких как механическая обработка деталей, может потребоваться дополнительно закрепить зажим на верстаке с помощью тисков.
6. Обязательно контролируйте силу нажима, чтобы не повредить верхний слой мебели.

В целом, для работы со струбцинами не нужны специальные навыки. Этот инструмент очень удобен в использовании.

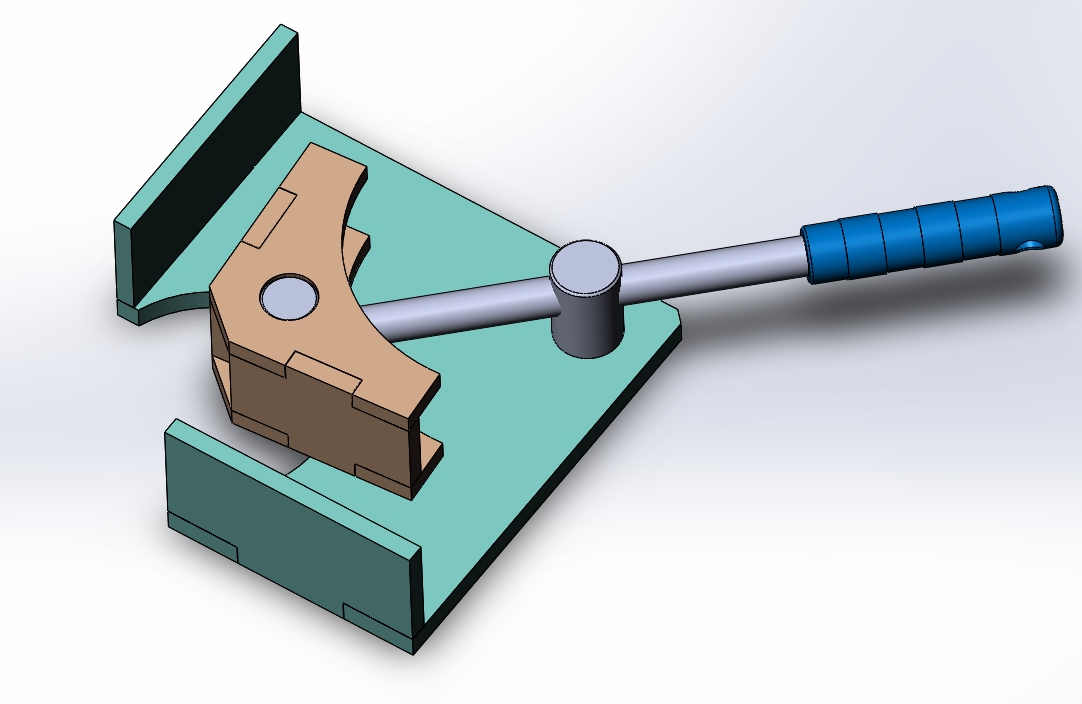

Способы изготовления струбцины для сборки мебели

Метод производства зажимов определяется их назначением и частотой использования. Для сборки мебели часто применяют ДСП. Чтобы зафиксировать под углом элементы, изготовленные из этого материала, можно воспользоваться самодельными струбцинами, сделанными из фанеры или дерева. Для металлических заготовок лучше использовать более прочные и надежные зажимы, так как при работе с такими материалами возникают значительные нагрузки.

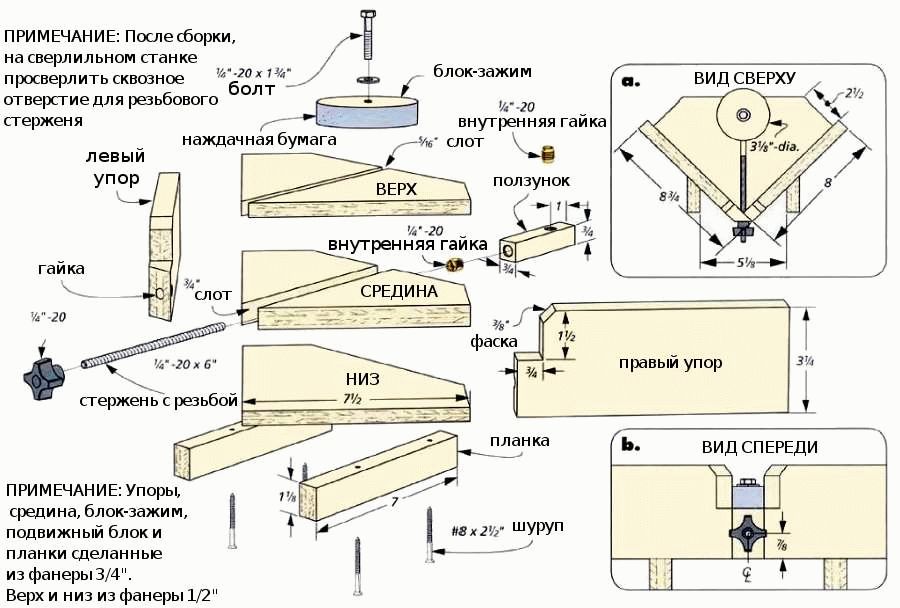

Технология создания струбцины своими руками из фанеры

Для выполнения работы вам понадобится фанерный лист или древесно-стружечная плита. Важно, чтобы поверхность материала была гладкой. Мебельный зажим, изготовленный из фанеры, может иметь форму прямоугольника или треугольника. Все детали струбцины вырезаются в соответствии с чертежом. Независимо от выбранной формы, в конструкции обязательно должен присутствовать прямой угол.

Для работы вам понадобятся:

• лист фанеры (толщина – 8 мм);
• длинный болт с гайкой (длина – 120 мм);
• клей ПВА;
• саморезы с пресс-шайбой (6 штук);
• электрическая дрель и сверла (6 мм и 3 мм);
• угловая шлифовальная машинка и наждачный диск;
• электрический лобзик;
• деревянный брусок.

Фанерный лист следует разместить на ровной поверхности. На материал нужно перенести разметку в соответствии с чертежами. Поскольку струбцина состоит из двух частей, используется половинчатый размер.

Основные размеры мебельного зажима:

1. Высота – 13 см.
2. Ширина – 10 см.
3. Толщина нижней губки – 3 см.
4. Толщина верхней губки – 2 см.

С помощью электрического лобзика из фанерного листа, согласно разметке, вырезаются две одинаковые заготовки. Чтобы срезы были аккуратными, рекомендуется использовать пилку с мелкими зубьями. Полученные детали необходимо соединить саморезами. Перед этим в листе следует просверлить отверстия, чтобы избежать трещин. Для этого используется сверло диаметром 3 мм.

После того как детали скреплены, их нужно обработать шлифовальной машинкой. Рекомендуется использовать специальный станок, так как работа с угловой шлифовальной машинкой может быть небезопасной.

На основе болта и гайки создается подвижный механизм струбцины. Необходимо раскрутить саморезы и сделать в заготовках небольшой пропил. Для этого подойдет ножовка. Пропил поможет избежать перекоса при сверлении отверстий. Затем саморезы закручиваются обратно, и с помощью болгарки формируется отверстие. Также ножовкой делается паз для гайки.

Сборка мебельного зажима:

1. Поверхности прилегающих деталей равномерно смазываются клеем.
2. Устанавливаются болт и гайка.
3. Обработанные клеем части соединяются между собой саморезами.

Когда клей немного схватится, необходимо удалить его излишки. Из деревянного бруска изготавливается рукоятка округлой формы, которая тщательно шлифуется и устанавливается на болт. Чтобы она не выскальзывала, можно сделать небольшие насечки.

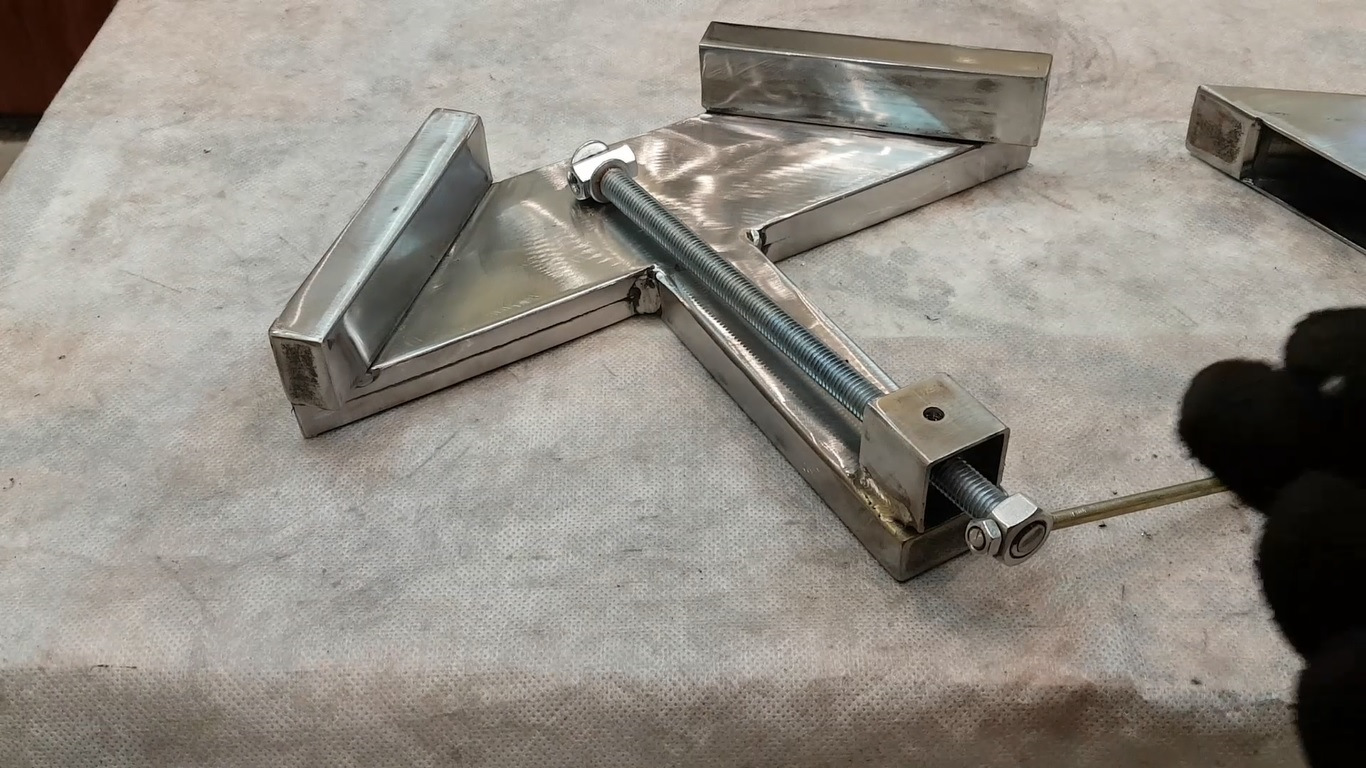

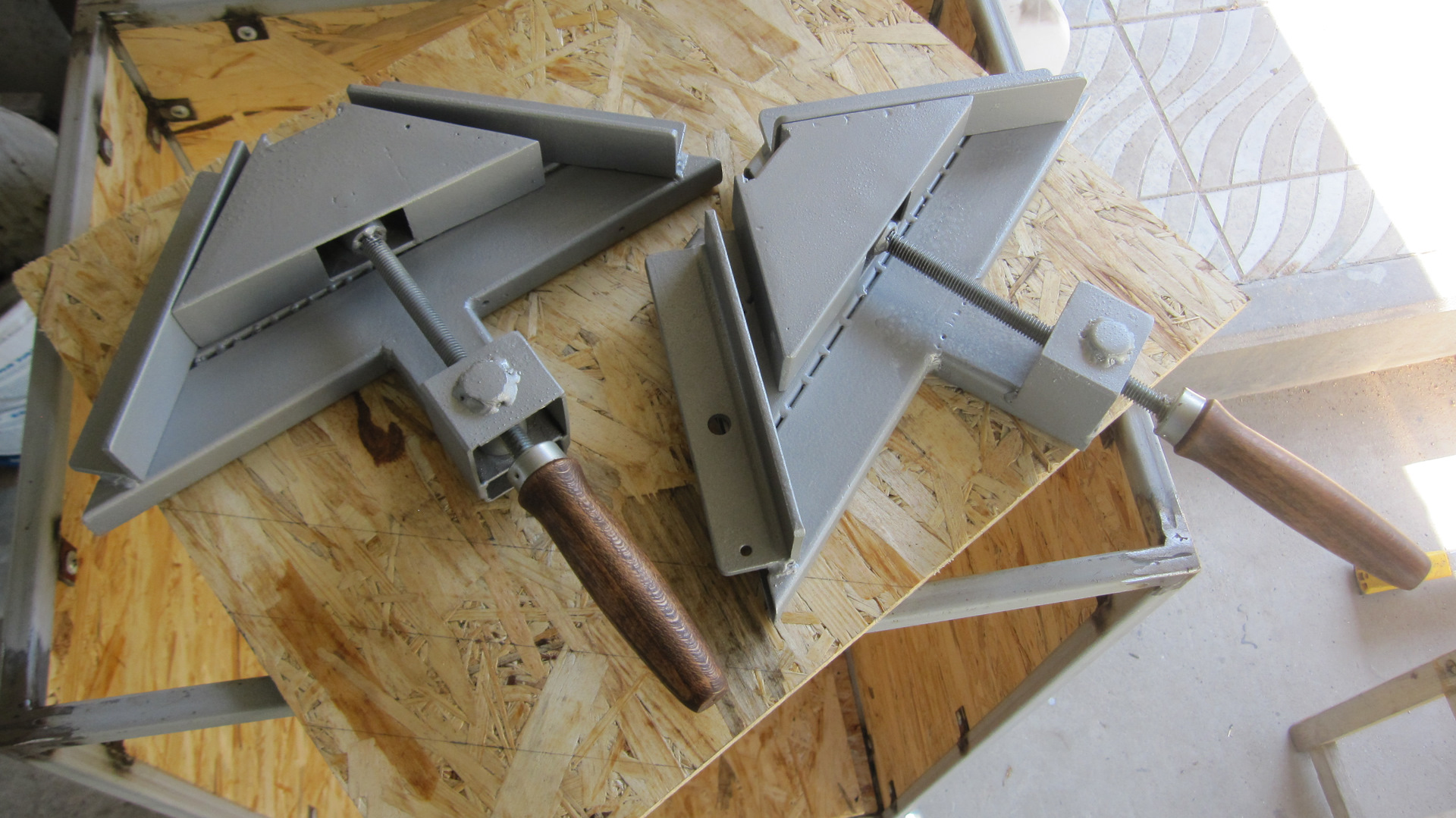

Как сделать угловую струбцину из металла

Для выполнения данной работы потребуются навыки работы со сварочным оборудованием, поэтому не каждый специалист сможет справиться с этой задачей.

Необходимые материалы:

1. Болт М14 и соответствующие гайки – подвижная шпилька.
2. Болты М12 с гайками.
3. Арматурный прут с диаметром 12 мм – вороток.
4. Профильная труба размером 20х40 мм или 30х60 мм – элементы прижима.
5. Листовая сталь толщиной 5 мм.

Из стали необходимо изготовить ходовую полосу (150х40 мм), квадратную деталь (200х200 мм) и несколько небольших отрезков по 40х40 мм для создания коробчатой конструкции, которая будет служить направляющей.

Сборка выполняется в следующем порядке:

1. К листу стали привариваются отрезки профильной трубы, которые предварительно устанавливаются под углом 90°.
2. Из кусочков 40х40 мм формируется коробчатая конструкция, в которую ввариваются стопорные гайки.
3. В коробчатом элементе создается отверстие, после чего с помощью сварки к стопорным гайкам крепится еще одна гайка – фиксирующая. В нее необходимо закрутить болт.
4. Ходовая гайка приваривается напротив стопорной и фиксируется на неподвижной части струбцины.
5. Ходовой винт в гайке должен свободно вращаться. Для этого его нужно выкрутить и обточить конец, убрав резьбу или слегка ее затупив. На свободном конце ходового винта устанавливается вороток.
6. В месте соединения винта с подвижной частью струбцины необходимо создать втулку. Для этого достаточно приварить две пластины с отверстиями (14 мм) или использовать кусок профильной трубы.
7. Ходовой винт следует установить так, чтобы он точно входил во втулочные отверстия. После этого к нему необходимо приварить несколько шайб. В дальнейшем этот участок нужно периодически смазывать для поддержания его работоспособности.
8. При сборке втулки желательно проверить функциональность зажима до того, как будет приварена верхняя пластина и вся конструкция будет зафиксирована болтом.

Сварные швы должны быть надежными и качественными. Обязательно нужно удостовериться, что угол зажима составляет 90°.

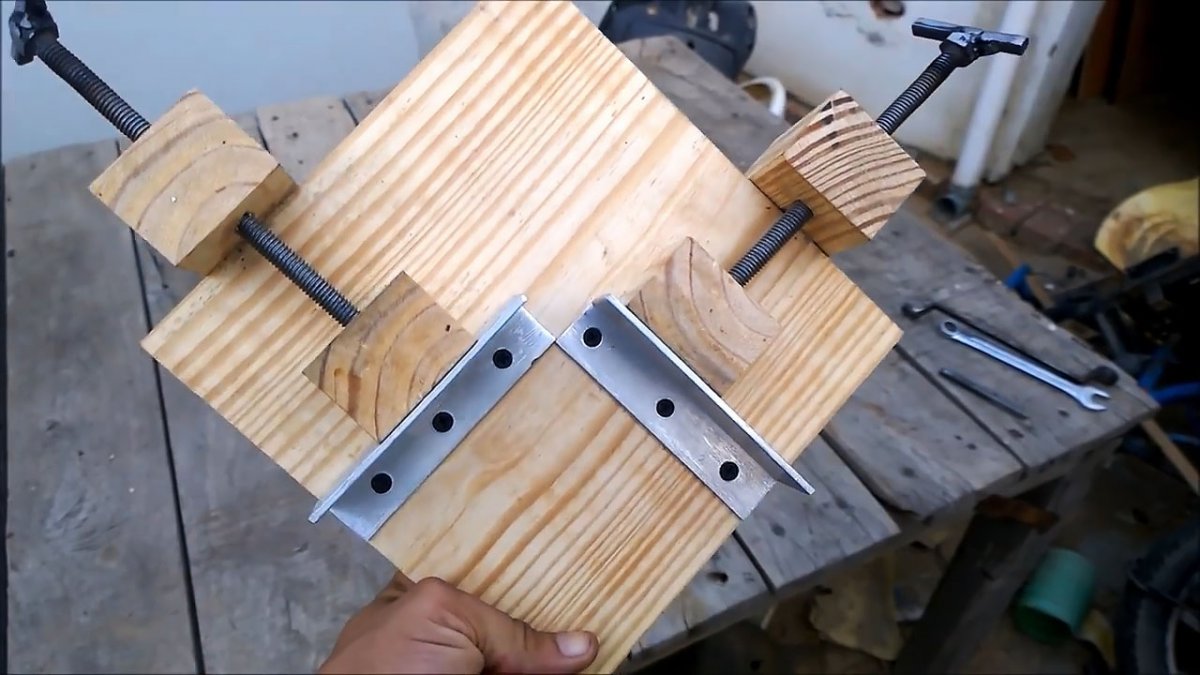

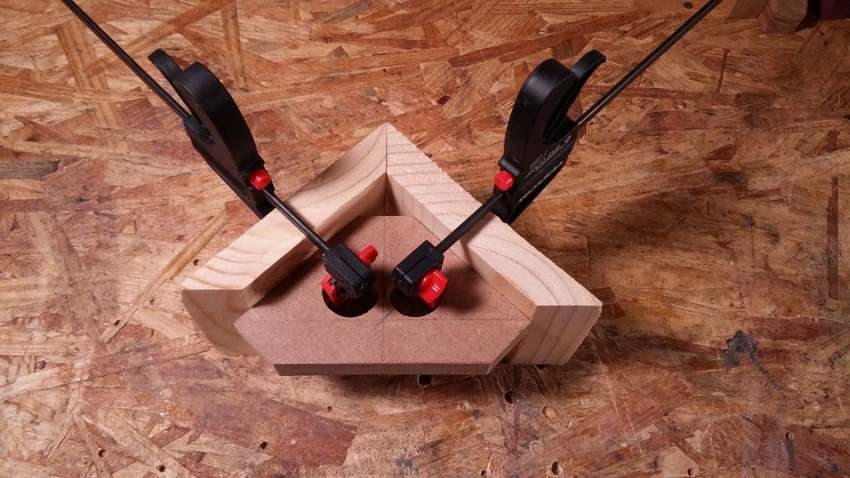

Изготовление угловой струбцины из дерева

Для создания изделия можно использовать не только древесину, но и фанеру, а также остатки пиломатериалов. Начнем с того, что необходимо взять два одинаковых отрезка доски. На одной из сторон каждого отрезка следует сделать срез под углом 45°. Затем эти заготовки нужно прикрепить к деревянному квадрату так, чтобы образовался угол в 90°.

Далее необходимо изготовить четыре небольших прямоугольных бруска. Их длина должна быть на 2-3 см меньше ширины доски. В этих брусках следует просверлить отверстия. Через некоторые из них будут проходить длинные болты. В отверстия на двух оставшихся брусках нужно вбить гайки с удлиненной конструкцией с помощью молотка.

Для удобства работы со струбциной можно сделать две деревянные ручки. Для этого понадобится токарный станок. Все детали прижимов собираются вместе. Бруски соединяются попарно: детали с болтами вкручиваются в заготовки с длинными гайками, а на свободные концы надеваются ручки.

В результате получаются два прижима. Их следует закрепить саморезами на досках, которые являются частью ранее изготовленной угловой детали. Чтобы ручка держалась надежно, нужно просверлить в ней отверстие, проходящее через болт, и закрепить с помощью винта.

Полезные советы и рекомендации по изготовлению

Перед тем как приступить к работе, необходимо подготовить и освободить пространство. Рекомендуется выполнять все операции на верстаке; если его нет, подойдёт любая чистая и ровная поверхность. Для удобства контроля положения деталей можно воспользоваться строительным угольником.

На металлических зажимах обязательно следует удалить выступающие части сварочных швов. Это можно сделать с помощью болгарки, используя шлифовальный диск для металла. Для изготовления таких приспособлений лучше использовать нержавеющую сталь. Если же была использована обычная сталь, её следует покрасить.

Рекомендуется организовать в гараже или мастерской специальное место для хранения струбцин. Для этого подойдёт ящик с инструментами или полка.

Видео: угловая струбцина для сборки мебели

https://youtube.com/watch?v=4SZEZRtbCd4

Преимущества использования угловой струбцины в мебельном производстве

Угловая струбцина является незаменимым инструментом в мебельном производстве, обеспечивая высокую точность и надежность при сборке различных конструкций. Одним из основных преимуществ использования этого инструмента является возможность создания идеальных углов, что особенно важно при работе с каркасами, столами, шкафами и другими предметами мебели. Благодаря угловой струбцине, мастера могут легко фиксировать детали под нужным углом, что минимизирует риск ошибок и упрощает процесс сборки.

Еще одно важное преимущество угловой струбцины заключается в ее способности обеспечивать равномерное распределение давления на соединяемые элементы. Это позволяет избежать деформации материалов, что особенно актуально при работе с тонкими или хрупкими заготовками. Угловая струбцина помогает создать прочные и долговечные соединения, что в свою очередь увеличивает срок службы готовой мебели.

Кроме того, использование угловой струбцины значительно ускоряет процесс сборки. Мастера могут быстро и эффективно фиксировать детали, что позволяет сократить время на выполнение работ и повысить общую производительность. Это особенно важно в условиях массового производства, где каждая минута имеет значение.

Угловые струбцины также отличаются универсальностью. Они могут использоваться не только для сборки мебели, но и для выполнения различных столярных работ, таких как создание рам, полок и других конструкций. Это делает их полезным инструментом не только для профессионалов, но и для любителей, занимающихся домашними проектами.

Наконец, стоит отметить, что угловые струбцины бывают различных типов и размеров, что позволяет выбрать наиболее подходящий инструмент для конкретной задачи. Некоторые модели оснащены дополнительными функциями, такими как возможность регулировки угла или встроенные уровни, что делает их еще более удобными в использовании.

Вопрос-ответ

Как правильно использовать угловую струбцину для сборки мебели?

Для правильного использования угловой струбцины необходимо сначала установить детали мебели в нужное положение. Затем, аккуратно зажмите струбцину, чтобы зафиксировать угол, следя за тем, чтобы детали были выровнены. После этого можно продолжать сборку, например, сверлить или склеивать соединения.

Какие преимущества дает использование угловой струбцины при сборке мебели?

Угловая струбцина обеспечивает надежное и точное соединение деталей под углом 90 градусов, что значительно упрощает процесс сборки. Она помогает избежать смещения элементов, что особенно важно для достижения аккуратного и профессионального результата. Кроме того, использование струбцины позволяет работать быстрее и с меньшими усилиями.

Можно ли использовать угловую струбцину для других задач, кроме сборки мебели?

Да, угловую струбцину можно использовать не только для сборки мебели, но и для других задач, таких как крепление рам, установка дверей, а также в столярных и плотницких работах. Она универсальна и подходит для различных проектов, где требуется точное соединение под углом.

Советы

СОВЕТ №1

Перед покупкой угловой струбцины, определите размеры и типы деталей, которые вы будете соединять. Это поможет выбрать инструмент с нужной шириной и глубиной захвата, чтобы обеспечить надежное и точное соединение.

СОВЕТ №2

При использовании угловой струбцины, всегда проверяйте, чтобы детали были правильно выровнены перед затягиванием. Это поможет избежать перекосов и обеспечит аккуратный внешний вид вашей мебели.

СОВЕТ №3

Не забывайте использовать защитные накладки на губках струбцины, чтобы предотвратить повреждение поверхности древесины. Это особенно важно, если вы работаете с мягкими или деликатными материалами.

СОВЕТ №4

После завершения сборки мебели, дайте клею полностью высохнуть, прежде чем снимать струбцины. Это гарантирует, что соединения будут прочными и долговечными.
